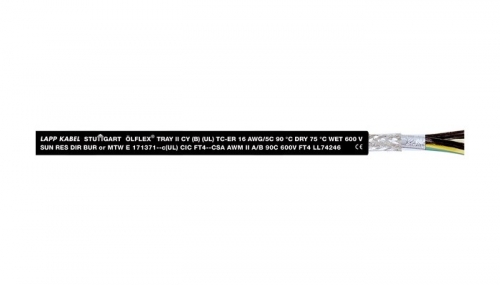

ÖLFLEX® TRAY II CY

Многостороннее применение благодаря различным разрешениям;

Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)

Стойкие к торсионному кручению, для применения в ветросиловых установках
Обширная область применения (NFPA 70/NEC), соответствует NFPA 79, предназначено для наружного применения
ЭМС/экранированные

Маркировка жил Чёрные жилы с белой цифровой маркировкой Классификация ETIM 5.0 Class-ID: EC000104 ETIM 5.0 Class-Description: кабели управления Конструкция жилы Жилы из медных тонких проволок Применение в ветросиловых установках TW-0 и TW-2, см. таблицу T0 в приложении к каталогу	Минимальный радиус изгиба Неподвижно/ограниченная подвижность: 5XD/ 20xD* Номинальное напряжение UL/CSA: 600 В (TC, MTW, CIC), WTTC 1000 В UL/CSA: 1000 В (AWM) VDE U0 /U: 600/1000 В Жила заземления G = с ж/з жилой заземления X = без жилы заземления Tемпературный диапазон от -40 °C (неподв.)/ -25 °C (подв.) до +90 °C (AWM: +105 °C)

Маркировка жил
Чёрные жилы с белой цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
Жилы из медных тонких проволок

Применение в ветросиловых установках
TW-0 и TW-2, см. таблицу T0 в приложении к каталогу

Минимальный радиус изгиба
Неподвижно/ограниченная подвижность: 5XD/ 20xD*

Номинальное напряжение
UL/CSA: 600 В (TC, MTW, CIC), WTTC 1000 В
UL/CSA: 1000 В (AWM)
VDE U0 /U: 600/1000 В

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
от -40 °C (неподв.)/ -25 °C (подв.) до +90 °C (AWM: +105 °C)

Области применения

Промышленное оборудование, производство промышленного оборудования
TC-ER (Tray Cable Exposed Run) допускают открытую, незащищенную прокладку между платформами и в промышленном оборудовании в соответствии с NEC 336.10(7)
Ветросиловые установки: USA Wind Turbine Tray Cable (WTTC)
Класс 1, тип 2 в соответствии с NEC «National Electrical Code» арт. 336, 392, 501
Для наружной и прокладки и прокладки в земле

Многостороннее применение
благодаря различным разрешениям
Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)

Сечения жил кабелей по гармонизированным стандартам даются в мм² или в AWG, соответствие сечений можно найти в таблице Т16 в приложении к каталогу.
Разрешения: UL MTW (Machine-tool Wire) [E155920]; UL AWM (Appliance Wiring Material-Component) style 20886 (+105 °C) [E100338]; UL Wet Approval 75ºC; UL Type TC (Tray Cable) -ER (Exposed Run) [E171371] или DP-1; UL PLTC (Power Limited Tray Cable) -ER (Exposed Run); UL ITC (Instrumentation Tray Cable) -ER (Exposed Run); UL WTTC (FT4) [E323700]; OIL RES. I, OIL RES. II; P-07-KA050016-MSHA (ÖLFLEX® TRAY II CY); c(UL) CIC / TC и FT4; CSA-AWM I (внутр. проводка)/ II (внешняя проводка) A (сухой)/ B (влажный); FT4 (высокая огнестойкость)

Огнестойкость по CSA FT4
UL Vertical-Tray Flame Test
Маслостойкие (UL OIL RES I & II)
Водостойкие в соответствии с UL Wet Approval 75 °C
Стойкие к УФ-лучам, по UL SUN RES
Подходят для применения с торсионными нагрузками, типичным для ветросиловых установок
