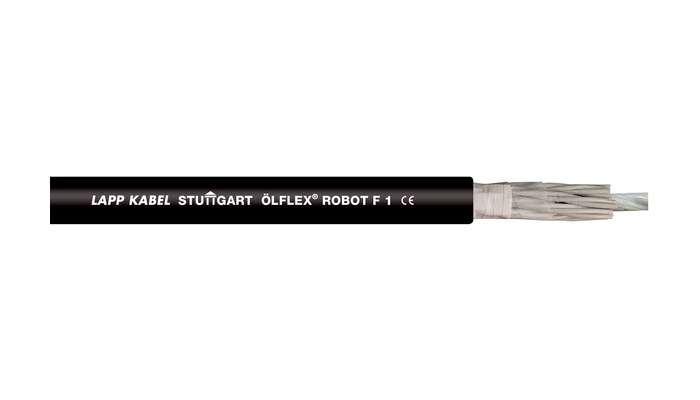

ÖLFLEX® ROBOT F1

Описание:

Существенно упрощает прокладку кабеля в условиях ограниченного пространства, за счёт оптимального наружного диаметра кабеля;

Кабели для роботов, высокого технического уровня;

Защита от воды и грязи;

Износостойкие

  • Одновременный изгиб и кручение
  • Разрешение AWM для США и Канады

Маркировка жил
До 0,34 мм²: жилы по DIN 47100
Сеч. от 0,5 мм²: белые жилы с черной цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
Жилы из медных тонких / тончайших проволок

Торсионная нагрузка
Торсионная нагрузка, макс.
Наибольшее скручивающее усилие ± 360°/м

Минимальный радиус изгиба
Подвижная прокладка: 10 x D
Неподвижная прокладка: 4 х D

Номинальное напряжение
IEC: до 0,34 мм² 250 В
0,5 - 2,5 мм² 300/500 В
UL/CSA до 1,5 мм² 600 В, от 2,5 мм² 1000 В

Испытательное напряжение
Жилы: испытательное напряжение 6 кВ

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
Подвижная прокладка: от -40 до +80 °C
Неподвижная прокладка: от -50 до +80 °C
Изоляция жил: кратковременные перегрузки до +120 °C

Области применения

  • Производство промышленного оборудования
  • Многоосевые роботы
  • Роботы
  • В буксируемых кабельных цепях или подвижных частях оборудования

Преимущества

  • Существенно упрощает прокладку кабеля в условиях ограниченного пространства, за счёт оптимального наружного диаметра кабеля
  • Кабели для роботов, высокого технического уровня
  • Защита от воды и грязи
  • Износостойкие

Внешний вид продукта

  • Жилы из медных тонких/ тончайших проволок, сеч. 0,14–0,5 мм² из луженых медных проволок.
  • Изоляция жил: термопластичный эластомер TPE
  • Скрутка жил (пар) повивная или пучком
  • Обмотка лентой PTFE
  • Экран по парам (D): в виде обмотки из лужёных медных проволок
  • Наружная оболочка из полиуретана (PUR),
    цвет чёрный (RAL 9005)

Стандарты/ Сертификаты соответствия

  • UL AWM Style 20940
    cUL AWM I/II A/B
  • Для длины перемещения цепи до 100 м (гориз.)
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E213974

Характеристики

  • Стойкие к истиранию, порезам
  • Стойкие к гидролизу
  • Маслостойкие
  • Оболочка, стойкая к адгезии
  • Не поддерживают горение
Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® ROBOT F1
0029590  7 X 0,25 6,7 16.8 62
0029591  12 X 0,25 9.0 30.0 122
0029592  18 X 0,25 10,6 45.0 156
0029593  25 X 0,25 12,5 60.0 205
0029594  2 X 0,34 4,6 7.0 38
0029595  3 X 0,34 4,8 10.0 40
0029596  4 X 0,34 5,2 15.0 48
0029599  12 X 0,34 9,4 40.0 130
0029600  18 X 0,34 11,2 60.0 170
0029601  25 X 0,34 13,1 83.0 220
0029608  18 G 0,5 12,3 84.0 202
0029609  25 G 0,5 15,2 120.0 284
0029610  2 X 1,0 6,3 19.0 60
0029611  3 G 1,0 6,6 28.0 71
0029612  4 G 1,0 7,2 38.0 87
0029614  7 G 1,0 9,2 65.0 141
0029615  12 G 1,0 12,4 110.0 237
0029616  14 G 1,0 13,2 128.0 257
0029617  16 G 1,0 + (2 x 1,0) 15,4 190.0 346
0029618  18 G 1,0 16,1 170.0 349
0029619  23 G 1 + (2 x 1,0) 18.0 250.0 461
0029620  25 G 1,0 18,3 240.0 407
0029621  34 G 1,0 21,1 320.0 600
0029622  41 G 1,0 23,6 390.0 753
0029624  4 G 1,5 8,2 57.0 114
0029625  5 G 1,5 9,1 72.0 141
0029627  7 G 1,5 10,5 101.0 187
0029629  12 G 1,5 14,3 170.0 294
0029630  18 G 1,5 17,5 259.0 450
0029631  25 G 1,5 22,2 360.0 661
0029632  3 G 2,5 9,1 72.0 136
0029641  4 G 6 13,3 220.0 330
