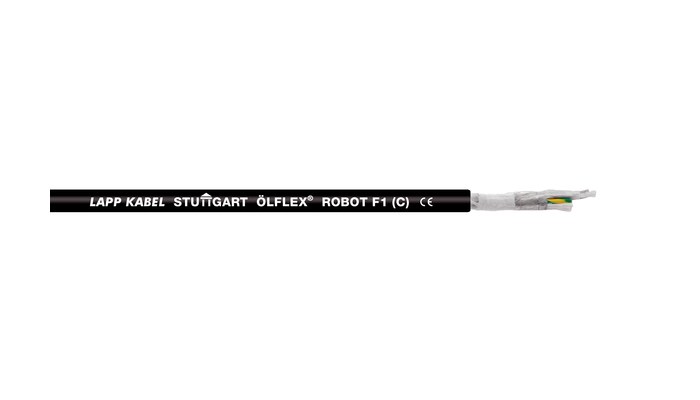

ÖLFLEX® ROBOT F1 ( C )

Описание:

Существенно упрощает прокладку кабеля в условиях ограниченного пространства, за счёт оптимального наружного диаметра кабеля;

Кабели для роботов, высокого технического уровня;

Защита от воды и грязи;

Износостойкие

  • Одновременный изгиб и кручение
  • Разрешение AWM для США и Канады

Маркировка жил
До 0,34 мм²: жилы по DIN 47100
Сеч. от 0,5 мм²: белые жилы с черной цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
Жилы из медных тонких / тончайших проволок

Торсионная нагрузка
Торсионная нагрузка, макс.
± 180°/m

Минимальный радиус изгиба
Подвижная прокладка: 10 x D
Неподвижная прокладка: 4 х D

Номинальное напряжение
IEC: до 0,34 мм² 250 В
0,5 - 2,5 мм² 300/500 В
UL/CSA до 1,5 мм² 600 В, от 2,5 мм² 1000 В

Испытательное напряжение
Жилы: испытательное напряжение 6 кВ

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
Подвижная прокладка: от -40 до +80 °C
Неподвижная прокладка: от -50 до +80 °C
Изоляция жил: кратковременные перегрузки до +120 °C

Области применения

  • Производство промышленного оборудования
  • Многоосевые роботы
  • Роботы
  • В буксируемых кабельных цепях или подвижных частях оборудования

Преимущества

  • Существенно упрощает прокладку кабеля в условиях ограниченного пространства, за счёт оптимального наружного диаметра кабеля
  • Кабели для роботов, высокого технического уровня
  • Защита от воды и грязи
  • Износостойкие

Внешний вид продукта

  • Жилы из медных тонких/ тончайших проволок, сеч. 0,14–0,5 мм² из луженых медных проволок.
  • Изоляция жил: термопластичный эластомер TPE
  • Скрутка жил (пар) повивная или пучком
  • Обмотка лентой PTFE
  • Оплетка или обмотка из луженых медных проволок. Номер артикула в зависимости от исполнения см. в техпаспорте
  • Наружная оболочка из полиуретана (PUR),
    цвет чёрный (RAL 9005)

Стандарты/ Сертификаты соответствия

  • UL AWM Style 20940
    cUL AWM I/II A/B
  • Для длины перемещения цепи до 100 м (гориз.)
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E213974

Характеристики

  • Стойкие к истиранию, порезам
  • Стойкие к гидролизу
  • Маслостойкие
  • Оболочка, стойкая к адгезии
  • Не поддерживают горение
Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® ROBOT F1 (C)
0029653  3 x 2 x 0,25 8.0 38.0 100
0029654  25 x 0,25 13,8 115.0 280
0029655  2 x 0,34 5,2 18.0 54
0029656  3 x 0,34 5,4 20.0 56
0029657  4 x 0,34 6,6 28.0 72
0029658  5 x 2 x 0,34 10,2 69.0 158
0029689  12 G 1,5 15,4 230.0 380
0029690  18 G 1,5 18,5 340.0 550
0029664  4 G 1,5 8,8 75.1 120
0029665 4 G 2,5 10,3 116.0 200
0029691  4 G 1,5 + (2 x 1,0) 11.0 116.0 213
0029692  4 G 2,5 + (2 x 1,0) 12.0 150.0 270
