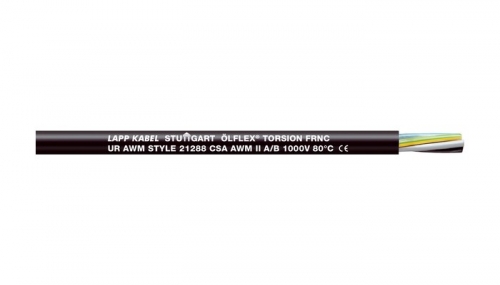

ÖLFLEX® TORSION FRNC

Описание:

Морозостойкие и маслостойкие кабели для подвижного применения с торсионной нагрузкой, безгалогеновые, 0,6/1 кВ

Специальная конструкция компенсирует постоянно возникающие торсионные нагрузки в ветросиловых установках между гондолой и опорой;

Высокая гибкость и простая разделка кабеля обеспечивают простой монтаж кабелей в ограниченном пространстве, а также простое конфекционирование;

Стойкие к морской воде, для морских и береговых буровых платформ;

FRNC = Flame Retardant Non Corrosive- не распространяют горение, низкая плотность и токсичность дымовых газов в случае пожара - минимальный ущерб для зданий и производственных объектов - безопасность персонала в местах с большой концентрацией людей;

Экран в виде обмотки из медных проволок типы D обеспечивает защиту от электромагнитных помех

  • Cтойкие к торсионным нагрузкам, гибкие при низких температурах, маслостойкие для прокладки петлёй
  • Без галогенов, повышенной огнестойкости, с низким выделением дымовых газов в случае пожара

Маркировка жил
Силовые кабели и кабели управления:
цветовая маркировка по VDE 0293-308, см. табл. T9
от 6 жил: цифровая маркировка
Сигнальные кабели с парной скруткой: DIN 47100

Классификация
ETIM 5.0 Class-ID: EC000057
ETIM 5.0 Class-Description: кабели силовые

Конструкция жилы
Из тончайших медных проволок, кл. гибкости 6 по VDE 0295/ IEC 60228
(соответствующие сечения в AWG см. таблицу Т16 в приложении к каталогу

Применение в ветросиловых установках
TW-0 и TW-2, см. таблицу T0 в приложении к каталогу

Минимальный радиус изгиба
Подвижная прокладка: 10 x D
Неподвижная прокладка: 6 x D

Номинальное напряжение
В соответствии со стандартом IEC/VDE: U0/U 0,6/1,0 кВ~
Рабочее напряжение по UL: 1000 В

Испытательное напряжение
жила/жила: 4000 В

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
Подвижная прокладка: от -40 до +90 °C (UL +80 °C)
Неподвижная прокладка: от -40 до +90 °C (UL +80 °C)

Области применения

  • Как для неподвижной/подвижной прокладки, так и для прокладки с торсионным кручением в машинах и ветросиловых установках
  • Специально для прокладки петлей между вращающимися лопастями и неподвижной опорой ветросиловой установки для подключения генератора к управляющим блокам

Преимущества

  • Специальная конструкция компенсирует постоянно возникающие торсионные нагрузки в ветросиловых установках между гондолой и опорой
  • Высокая гибкость и простая разделка кабеля обеспечивают простой монтаж кабелей в ограниченном пространстве, а также простое конфекционирование
  • Стойкие к морской воде, для морских и береговых буровых платформ
  • FRNC = Flame Retardant Non Corrosive
    - не распространяют горение,
    низкая плотность и токсичность дымовых газов
    в случае пожара
    - минимальный ущерб для зданий
    и производственных объектов
    - безопасность персонала в местах с большой
    концентрацией людей
  • Экран в виде обмотки из медных проволок типы D
    обеспечивает защиту от электромагнитных
    помех

Внешний вид продукта

  • Жилы из тончайших луженых медных проволок
  • Изоляция: на основе полиолефина
  • Жилы скручены с шагом, оптимизированным к торсионному кручению
  • Oптимальное экранирование (D) в виде
    обмотки из медных лужёных проволок
  • Наружная оболочка из безгалогеновой
    специальной смеси, черный (RAL 9005)

Стандарты/ Сертификаты соответствия

  • Использование метрических гибких жил (лужёных) по стандарту IEC с сечениями в мм² по IEC 60228/VDE 0295, кл. гибкости 6: для пересчёта сечения в AWG смотри техническую таблицу Т16 в приложении к каталогу.
  • Сертификация типов кабелей: UL AWM тип 21288 по UL в соотв. со стандартом UL, а также cUL AWM II A/B по UL в соотв со стандартом CSA AWM
  • Огнестойкость:
    - Без галогенов (IEC 60754-1)
    - Коррозийная активность дымовых газов (IEC 60754-2)
    - Низкая плотность дымовых газов (IEC 61034-2)
    - Не поддерживают горение (IEC 60332-1-2)
    - Не распространяют горение (IEC 60332-3-24
    и IEC 60332-3-25)
  • Маслостойкие в соответствии с EN 60811-2-1
    и в соответствии с UL OIL RES I и OIL RES II
  • Стойкие к УФ-лучам по ISO 4892-2 и к озону по EN 50396

Характеристики

  • Торсионная стойкость до ±150°/м
  • Хорошая стойкость к атмосферным влияниям, УФ-излучениям, температурам, износостойкие
  • Стойкие к многочисленным типам масел
  • - Без галогенов
    - Повышенно огнестойкий
  • По запросам клиентов и с учётом мин. длины возможна также поставка кабелей специальной конструкции.



Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® TORSION FRNC
1150199  12 G 0,75 12,4 86.4 237
1150377  14 G 0,75 13.0 100.8 291
1150201  18 G 0,75 14,6 129.6 323
1150204  25 G 0,75 17,8 180.0 480
1150208  50 G 0,75 24,2 360.0 886
1150373  12 G 1,0 13,2 115.2 274
1150378  16 G 1,0 14,8 153.6 392
1150271  3 G 1,5 9.0 43.2 131
1150272  4 G 1,5 9,7 57.6 156
1150273  5 G 1,5 10,6 72.0 183
1150275  7 G 1,5 12,6 100.8 253
1150279  12 G 1,5 15,3 172.8 386
1150280  18 G 1,5 18,3 259.2 563
1150374  25 G 1,5 22,8 360.0 837
1150375  32 G 1,5 24,5 460.8 994
1150311  3 G 2,5 10,4 72.0 181
1150312  4 G 2,5 11,3 96.0 242
1150313  5 G 2,5 12,4 120.0 258
1150315  7 G 2,5 15.0 168.0 372
1150319  12 G 2,5 18,9 288.0 567
1150322  19 G 2,5 23,9 456.0 925
1150376  25 G 2,5 26,8 600.0 1183
1150350  3 G 4 11,9 115.2 254
1150351  4 G 4 13.0 153.6 313
1150352  5 G 4 14,3 192.0 370
1150355  3 G 6 12,9 172.8 338
1150356  4 G 6 14,4 230.4 401
1150357  5 G 6 16.0 288.0 486
1150360  3 G 10 16,6 288.0 556.1
1150361  4 G 10 18,4 384.0 658
1150362  5 G 10 20,5 480.0 799
1150366  4 G 16 22,2 614.4 1061
1150367  5 G 16 24,4 768.0 1188
1150371  4 G 25 26,9 960.0 1526
1150372  5 G 25 29,9 1200.0 1881
1150369  5 G 35 33,7 1680.0 2520
1150379  5 G 50 39,5 2400.0 3710
