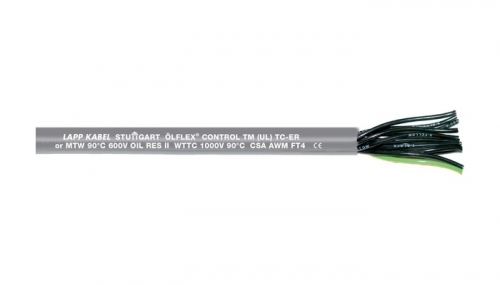

ÖLFLEX® CONTROL TM

Описание:

Многостороннее применение благодаря различным разрешениям;

Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)

  • Стойкие к торсионному кручению, для применения в ветросиловых установках
  • Многостороннее применение (NFPA 70/NEC)/ соответствие NFPA 79, для наружной прокладки
  • (UL) SUN. RES. адобрение в процессе завершения

Маркировка жил
Чёрные жилы с белой цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
Жилы из тонких медных проволок

Применение в ветросиловых установках
TW-0 и TW-2, см. таблицу T0 в приложении к каталогу

Минимальный радиус изгиба
Неподвижно/огранич. подвижность: 5xD/15xD*

Номинальное напряжение
UL/CSA: 600 В (TC, MTW, CIC), WTTC 1000 В
UL/CSA: 1000 В (AWM)
VDE U0 /U: 600/1000 В

Испытательное напряжение
2000 В

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
от -40 °C (неподв.)/ -25 °C (подв.) до +90 °C (AWM: +105 °C)



Области применения

  • Промышленное оборудование, производство промышленного оборудования
  • Металлообрабатывающие станки по стандарту UL MTW (Machine Tool Wiring)
  • TC-ER (Tray Cable Exposed Run) допускают открытую, незащищенную прокладку между платформами и в промышленном оборудовании в соответствии с NEC 336.10(7)
  • Ветросиловые установки: USA Wind Turbine Tray Cable (WTTC)
  • Класс 1, тип 2 в соответствии с NEC «National Electrical Code» арт. 336, 392, 501

Преимущества

  • Многостороннее применение
     благодаря различным разрешениям
  • Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)

Внешний вид продукта

  • Жилы из медных тонких проволок
  • Изоляция: ПВХ, поверх защитное покрытие из полиамида (PA skin)
  • Наружная оболочка из специальной ПВХ композиции, цвет серый

Стандарты/ Сертификаты соответствия

  • Сечения жил кабелей по гармонизированным стандартам даются в мм² или в AWG, соответствие сечений можно найти в таблице Т16 в приложении к каталогу.
  • Сертификация типов кабелей UL MTW, TC-ER, WTTC 1000 B, BUS DROP, c(UL) Тип TC, CIC FT4, CSA AWM I/II A/B FT4, UL AWM тип 20886

Характеристики

  • Огнестойкость по CSA FT4
    UL Vertical-Tray Flame Test
  • Маслостойкие (UL OIL RES I & II)
  • Водостойкие в соответствии с UL Wet Approval 75 °C
  • Подходят для применения с торсионными нагрузками, типичным для ветросиловых установок
  • Подходит для применения вне помещения благодаря стойкости к УФ и озону
