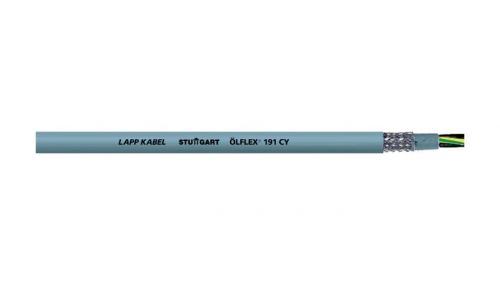

ÖLFLEX® 191 CY

Отвечают высоким электрическим требованиям, испытательное напряжение 4 кВ;

Для универсального применения

• Сечение жил до 120 мм²
• Маслостойкие в соответствии с EN 50363-4-1: ТМ5
• Другие маркоразмеры: смотри кабели ÖLFLEX® 150 CY

Маркировка жил Чёрные жилы с белой цифровой маркировкой по VDE 0293-1 Классификация ETIM 5.0 Class-ID: EC000104 ETIM 5.0 Class-Description: кабели управления Конструкция жилы класс гибкости 5 по VDE 0295/ IEC 60228 Минимальный радиус изгиба Ограниченная подвижность: 20 x D Неподвижная прокладка: 6 x D

Номинальное напряжение HAR U0/U: 300/500 В UL/CSA: 600 В Испытательное напряжение 4000 B Жила заземления G = с ж/з жилой заземления X = без жилы заземления Tемпературный диапазон Ограниченная подвижность: по HAR: от -5°C до +70°C UL/CSA: от -5°C до +90 °C Неподвижная прокладка: по HAR: от -40°C до +70°C по UL/CSA: от -40 °C до +90 °C



Области применения

• Производство промышленного оборудования,
  машиностроение,
  техника отопления и кондиционирования
• В ЭМС-критической среде
  (электромагнитная совместимость)
• В помещениях с сухой, влажной или избыточно влажной средой (в том числе в водно-масляных растворах), не для наружной прокладки
• Кабели предназначены как для неподвижной прокладки, так и для применений с ограниченной подвижностью (не для многократных изгибов) при средних механических нагрузках, без нагрузок на растяжение или принудительного перематывания
• Указание: применение кабелей типа AWM (Appliance Wiring Material) в промышленном оборудовании (USA) по NFPA 79 Ed. 2012: см. Таблицу Т 29 в приложении к каталогу

Преимущества

• Отвечают высоким электрическим требованиям, испытательное напряжение 4 кВ
• Для универсального применения

Внешний вид продукта

• Жилы из медных тонких проволок
• Изоляция жил из ПВХ-пластиката (PVC)
• Внутренняя оболочка из ПВХ, серого цвета
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката, повышенной маслостойкости, цвет серый (RAL 7001)

Стандарты/ Сертификаты соответствия

Характеристики

• Огнестойкие в соответствии с IEC 60332-1-2 в соответствии с UL 1581 §1061 Cable Flame Test
• Маслостойкие в соответствии с EN 50363-4-1: ТМ5
• Экран в виде оплётки с высокой плотностью,
  незначительное сопротивление связи
  (макс. 250 Ом/км при 30 МГц)
