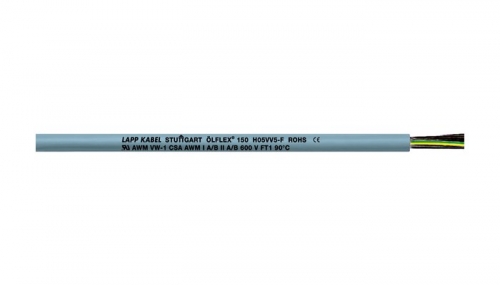

ÖLFLEX® 150

Описание:

Многостороннее применение благодаря различным разрешениям

  • Маслостойкие в соответствии с EN 50363-4-1: ТМ5
  • По гармонизированным стандартам (HAR): H05VV5-F и по UL

Маркировка жил
Чёрные жилы с белой цифровой маркировкой по VDE 0293-1

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
класс гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Ограниченная подвижность 12,5 x D
Неподвижная прокладка 4 x D

Номинальное напряжение
HAR U0/U: 300/500 В
UL/CSA: 600 В

Испытательное напряжение
3000 B

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
Ограниченная подвижность:
по HAR: от -5°C до +70°C
UL/CSA: от -5°C до +90 °C
Неподвижная прокладка:
по HAR: от -40°C до +70°C
по UL/CSA: от -40 °C до +90 °C



Области применения

  • Производство промышленного оборудования,
    машиностроение,
    техника отопления и кондиционирования
  • Металлообрабатывающие станки
  • В помещениях с сухой, влажной или избыточно влажной средой (в том числе в водно-масляных растворах), не для наружной прокладки
  • Кабели предназначены как для неподвижной прокладки, так и для применений с ограниченной подвижностью (не для многократных изгибов) при средних механических нагрузках, без нагрузок на растяжение или принудительного перематывания
  • Указание: применение кабелей типа AWM (Appliance Wiring Material) в промышленном оборудовании (USA) по NFPA 79 Ed. 2012: см. Таблицу Т 29 в приложении к каталогу

Преимущества

  • Многостороннее применение
     благодаря различным разрешениям

Внешний вид продукта

  • Жилы из медных тонких проволок
  • Изоляция жил из ПВХ-пластиката (PVC)
  • Наружная оболочка из ПВХ-пластиката, повышенной маслостойкости, цвет серый (RAL 7001)

Стандарты/ Сертификаты соответствия

  • H05VV5-F (EN 50525-2-51)
  • UL AWM Style 21098 или 2587
    CSA AWM I A/B II A/B
  • Сечения жил кабелей по гармонизированным стандартам даются в мм² или в AWG, соответствие сечений можно найти в таблице Т16 в приложении к каталогу.

Характеристики

  • Огнестойкие в соответствии с IEC 60332-1-2 в соответствии с UL 1581 §1061 Cable Flame Test
  • Маслостойкие в соответствии с EN 50363-4-1: ТМ5
