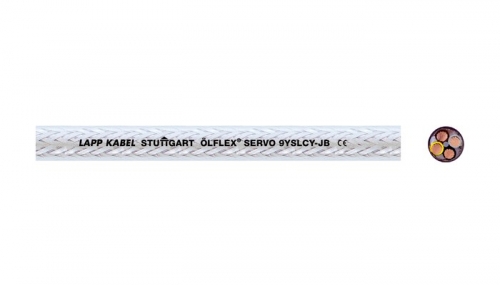

ÖLFLEX® SERVO 9YSLCY-JB

Кабели имеют лучшую электромагнитную совместимость в соответствии с EN 61800-3 для регулируемых электроприводов;

Высокая мощность передачи для больших скоростей;

Кабель для соединения частотного преобразователя и электропривода, низкая емкость благодаря конструкции;

по стандартам EN /VDE 90°C изоляция PP (полипропилен);

Кабели марки 9YSLCY с черной оболочкой: также для применения вне помещений или для прямой прокладки в землю, только не для США и Канады

• Конструкция с улучшенной электромагнитной совместимостью
• 3+3 симметричная конструкция кабелей снижает синфазность влияния помех

Маркировка жил Цветовая маркировка жил по HD 308 S2 VDE 0293-308 Классификация ETIM 5.0 Class-ID: EC000057 ETIM 5.0 Class-Description: кабели силовые Конструкция жилы из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228 Минимальный радиус изгиба Ограниченная подвижность 15 х D Неподвижная прокладка 4 x D

Номинальное напряжение IEC U0/U: 600/1000 В UL & CSA: 1000 В Испытательное напряжение 4000 B Жила заземления Жила заземления при конструкции (3+3) располагается между основными жилами Tемпературный диапазон подвижно UL/CSA: -5°C до +80°C IEC: с прозрачной обол.: -5°C до +70°C с черной обол.: -5°C до +90°C Неподвижная прокладка: UL/CSA -40°C + 80°C IEC: c прозрачной оболочкой -40°C + 80°C с черной оболочкой -40°C +90°C

Области применения

• Для соединения электродвигателя и преобразователя частоты
• В помещениях с сухой, влажной или избыточно влажной средой
• Бумажная промышленность
• Химическая промышленность
• Тяжёлая промышленность

Преимущества

• Кабели имеют лучшую электромагнитную совместимость в соответствии с EN 61800-3 для регулируемых электроприводов
• Высокая мощность передачи для больших скоростей
• Кабель для соединения частотного преобразователя и электропривода, низкая емкость благодаря конструкции
• по стандартам EN /VDE 90°C изоляция PP (полипропилен)
• Кабели марки 9YSLCY с черной оболочкой: также для применения вне помещений или для прямой прокладки в землю, только не для США и Канады

Внешний вид продукта

• Жилы из медных тонких проволок
• Изоляция жил: полипропилен (PP)
• Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами)
• Экран: из ламинированной алюминиевой фольги с подпуском луженой медной оплеткой
• 4-жильные: прозрачная наружная оболочка из ПВХ-пластиката
• 3+3 конструкция: внешняя оболочка ПВХ, черный

Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
0037000	4 G 1,5	10,5	87.0	230
0037001	4 G 2,5	11,8	133.0	300
0037002	4 G 4	13,3	213.0	485
0037003	4 G 6	14,9	298.0	630
0037004	4 G 10	17,7	460.0	860
0037005	4 G 16	21,5	707.0	1290
0037006	4 G 25	26,3	1100.0	1860
0037007	4 G 35	29,7	1542.0	2610
0037008	4 G 50	34,1	2206.0	2950
0037009	4 G 70	40,9	3002.0	3950
0037010	4 G 95	45,4	4004.0	5300
0037011	4 G 120	49,8	5108.0	6600
0037012	4 G 150	56,1	6225.0	7043
0037013	4 G 185	61,4	7568.0	8384
0037014	4 G 240	67,9	9940.0	12150
0037015	3 X 1,5 + 3 G 0,25	11,4	88.0	140
0037016	3 X 2,5 + 3 G 0,5	12,9	130.0	220
0037017	3 X 4 + 3 G 0,75	13,6	224.0	323
0037018	3 X 6 + 3 G 1,0	15,2	276.0	420
0037019	3 X 10 + 3 G 1,5	17,4	511.0	615
0037020	3 X 16 + 3 G 2,5	20.0	751.0	819
0037021	3 X 25 + 3 G 4	24,3	1204.0	1325
0037022	3 X 35 + 3 G 6	27,5	1535.0	1718
0037023	3 X 50 + 3 G 10	31,1	2156.0	2399
0037024	3 X 70 + 3 G 10	37,1	2980.0	3056
0037025	3 X 95 + 3 G 16	40.0	3953.0	4162
0037026	3 X 120 + 3 G 16	42,6	4836.0	5074
37027	3 X 150 + 3 G 25	50.0	5412.0	6128
0037028	3 X 185 + 3 G 35	55,6	7077.0	7820
