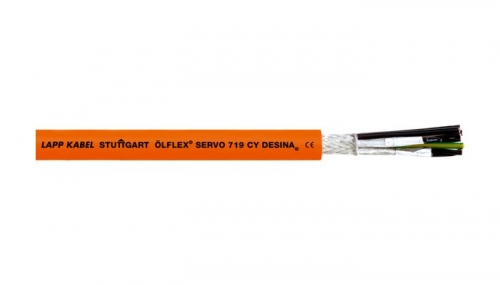

ÖLFLEX® SERVO 719 CY

Описание:

Заменяет 2 кабеля из продуктовой линейки ÖLFLEX® SERVO -700CY и -709CY;

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств;

Подходит для применения в серводвигателях от лидирующих мировых производителей;

Возможен монтаж кабеля на большие длины благодаря низкой взаимной ёмкости

  • Заменяет ÖLFLEX® SERVO 700 CY и ÖLFLEX® SERVO 709 CY
  • Конструкция кабеля с низкой ёмкостью
  • Соответствующая электромагнитная совместимость

Маркировка жил
Силовые жилы: черные с маркировкой U/L1/C/L+
V/L2
W/L3/D /L-
GN/YE жила заземления
Однопарные версии: черный, белый
Двухпарные версии: черный с белыми цифрами 5
6
7
8
0,34мм² пары: БЕЛ./КОРИЧ./ЗЕЛ./ЖЕЛТ.

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Ограниченная подвижность 15 х D
Неподвижная прокладка: 6 x D

Номинальное напряжение
VDE: силовые жилы и контрольные жилы:
U0/U: 600/1000 В
UL & CSA: 1000 В

Испытательное напряжение
Жила/жила: 4000 В
Жила/экран: 4000 В

Жила заземления
G = с ж/з жилой заземления

Tемпературный диапазон
Ограниченная подвижность:
от -5°C до +70°C (UL: +80°C)
Неподвижная прокладка: от -40°C до +80°C

Области применения

  • Для соединения электродвигателя и серворегулятора
  • Для неподвижной прокладки и прокладки с ограниченной подвижностью
  • Производство промышленного оборудования
  • Металлообрабатывающие станки
  • Печатные машины

Преимущества

  • Заменяет 2 кабеля из продуктовой линейки ÖLFLEX® SERVO -700CY и -709CY
  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств
  • Подходит для применения в серводвигателях от лидирующих мировых производителей
  • Возможен монтаж кабеля на большие длины благодаря низкой взаимной ёмкости

Внешний вид продукта

  • Жилы из медных тонких проволок
  • Изоляция жил: полипропилен (PP)
  • Индивидуальная конструкция в зависимости от типа: силовые жилы с/без одной/двух индвидуально экранированных пар контрольных жил сркученных повивно с коротким шагом
  • Общий экран в виде оплётки из лужёных медных проволок
  • Наружная оболочка из ПВХ-пластиката, цвет оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • США: UL AWM Style 2570
    Канада: cUL AWM Style I/II A/B FT1
  • UL File No. E63634

Характеристики

  • С низкой ёмкостью
  • Не распространяет горение:
    UL/CSA: VW-1, FT1
    IEC/EN: 60332-1-2
  • Маслостойкие
Номер артикула
 Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® SERVO 719 CY
1020010 4 G 1,5 8,4 83.0 130

1020011 4 G 2,5 9,9 125.0 190

1020012

 4 G 4 11,7 191.0 273

1020013 4 G 6 13,7 290.0 394

1020014 4 G 10 16,7 452.0 581

1020015 4 G 16 20,1 721.0 884

1020016 4 G 25 24,3 1100.0 1348

1020017 4 G 35 27,7 1548.0 1840

1020018 4 G 50 33,7 2151.0 2645

1020019 4 G 1,5 + (2 x 1,5) 11,5 146.0 242

1020020 4 G 2,5 + (2 x 1,5) 12,9 189.0 306

1020021 4 G 4 + (2 x 1,5) 15.0 271.0 420

1020022 4 G 6 + (2 x 1,5) 17.0 351.0 529

1020023 4 G 10 + (2 x 1,5) 19,5 540.0 752

1020024 4 G 0,75 + 2 x (2 x 0,34) 9,7 99.0 163

1020025 4 G 1,5 + 2 x (2 x 0,75) 12,3 150.0 245

1020026 4 G 2,5 + 2 x (2 x 1,0) 14,7 223.0 357

1020027 4 G 4 + 2 x (2 x 1,0) 16,4 288.0 452

1020028 4 G 4 + (2 x 1,0) + (2 x 1,5) 16,6 307.0 469

1020029 4 G 6 + (2 x 1,0) + (2 x 1,5) 18,5 421.0 617

1020030 4 G 10 + (2 x 1,0) + (2 x 1,5) 22,1 588.0 852

1020031 4 G 16 + 2 x (2 x 1,5) 25.0 876.0 1162

1020032 4 G 25 + 2 x (2 x 1,5) 28,7 1227.0 1590
