ÖLFLEX® SERVO 709 CY

Описание:

Один кабель для различных токовых цепей;

Соответсвует многим стандартам, уменьшая разнообразие комплектующих + экономия средств

  • Сервоприводы
  • Соответствующая электромагнитная совместимость

Маркировка жил
Силовые жилы: черные с белыми цифрами 1–3 по VDE 0293-1 и жила заземления ж/з цвета
Жилы управления: черные с белыми цифрами 5–8 (последовательность чисел возрастает по сечению)

0,34 мм²
пары: БЕЛ/КОР/ЗЕЛ/ЖЕЛ

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Ограниченная подвижность 15 х D
Неподвижная прокладка: 6 x D

Номинальное напряжение
IEC: жилы питания: 600/1000 В
жилы управления: 300/500 В
UL: жилы питания: U: 1000 В
пары управления: U: 1000 В

Испытательное напряжение
Жилы питания: жила/жила и жила/экран: 4000 В
Пары управления: жила/жила 4000 В
жила/экран 3000 В

Жила заземления
G = с ж/з жилой заземления

Tемпературный диапазон
Ограниченная подвижность
от -5 до +90 °C
Неподвижная прокладка: от -40 до +90 °C

Области применения

  • Для соединения электродвигателя и преобразователя частоты
  • Для соединения электродвигателя и серворегулятора
  • Производство промышленного оборудования
  • Металлообрабатывающие станки
  • Печатные машины

Преимущества

  • Один кабель для различных токовых цепей
  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

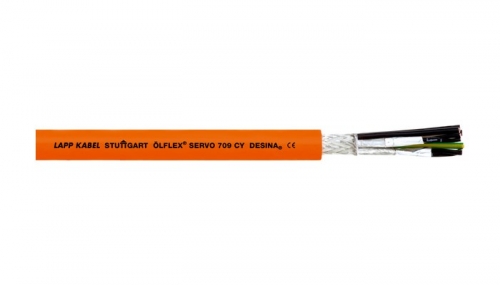

Внешний вид продукта

  • Жилы из медных тонких проволок
  • Изоляция жил: ПВХ-пластикат
  • Пары управления с двойным экраном, ламинированная алюминиевая фольга и оплетка из медных лужёных проволок
  • Оплётка из медных луженых проволок
  • Наружная оболочка из ПВХ-пластиката, цвет оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • USA UL-AWM-Style 20886 VW1; Kanada cRU AWM II A/B FT1
  • На основе стандарта VDE 0245, 250, 281
  • UL File No. E63634

Характеристики

  • Маслостойкие
  • Не поддерживают горение в соответствии с IEC 60332-1-2 и CSA FT1
  • Для неподвижной прокладки
  • Ограниченная подвижность
Номер артикула
 Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® SERVO 709 CY
38010 4 G 1,5 9,9 90.0 173

38011

 4 G 2,5 11,8 134.0 250

38012 4 G 4 13,8 217.0 368

38013 4 G 6 15,3 296.0 478

38014 4 G 10 19,5 491.0 781

38015 4 G 16 23,4 742.0 1198

38016 4 G 25 27,5 1114.0 1730

38017 4 G 35 30,9 1522.0 2284

38018 4 G 50 38,5 2194.0 3393

38019 4 G 0,75 + 2 x (2 x 0,34) 12,4 96.0 225

38020

 4 G 1,0 + 2 x (2 x 0,75) 13,6 149.0 296

38021 4 G 1,5 + 2 x (2 x 0,75) 14,8 169.0 343

38022 4 G 2,5 + 2 x (2 x 1,0) 16,3 238.0 420

38023 4 G 4 + (2 x 1,0 + 2 x 1,5) 16,7 317.0 537

38024 4 G 6 + (2 x 1,0 + 2 x 1,5) 19,2 426.0 704

38025 4 G 10 + (2 x 1,0 + 2 x 1,5) 22,5 599.0 965

38026

 4 G 16 + (2 x 1,0 + 2 x 1,5) 25,5 873.0 1380

38027 4 G 25 + (2 x 2 x 1,5) 30,6 1265.0 1954

38028 4 G 35 + (2 x 2 x 1,5) 33,4 1659.0 2564

38029 4 G 50 + (2 x 2 x 2,5) 41.0 2349.0 3785
