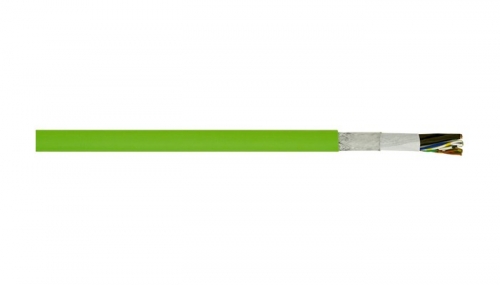

Кабели по стандартам SIEMENS® 6FX 5008

Описание:

Кабели для электродвигателей и серводвигателей, сеч. до 6,0 мм², с низкой ёмкостью благодаря изоляции из полипропилена; Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

  • Сервоприводы
  • Соответствующая электромагнитная совместимость

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
класс гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Неподвижная прокладка: 5 х D
Подвижная прокладка:
15 x D

Номинальное напряжение
Сигнальные кабели:
- 30 В ~/ – тока (UL/CSA)
- 30 В~ (IEC)
Силовые кабели:
- жилы питания:
1000 В (UL/CSA)
600/1000 В (IEC)
- жилы управления:
1000 В (UL/CSA)
30 В~ (IEC)

Испытательное напряжение
Силовые кабели:
жилы питания: 4000 В эфф.
жилы управления: 2000 В эфф.
Сигнальные кабели: 500 В эфф

Tемпературный диапазон
Неподвижная прокладка: от -20 до +80 °C
Подвижная прокладка: - 0°C до +60°C

Области применения

  • Для серводвигателей — приводная техника
  • Производство промышленного оборудования
  • Станкостроение
  • Печатные машины

Преимущества

  • Новинка: кабели для электродвигателей и серводвигателей, сеч. до 6,0 мм², с низкой ёмкостью благодаря изоляции из полипропилена
  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

Внешний вид продукта

  • Конструкция по стандартам SIEMENS® 6FX5008.
  • Изоляция жил: вкл. сеч. 6,0 мм² из полипропилена; сеч. 10 мм² и выше из ПВХ-пластиката
  • Общая скрутка жил и пар
  • Оплётка из медных луженых проволок
  • Наружная оболочка из специальной ПВХ-композиции
  • Кабели сигнальные: зеленый (RAL 6018)
  • Кабели силовые для электродвигателей и серводвигателей: оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • Силовые кабели:
    с VDE регистрацией
    UL/CSA AWM style 2570
  • Сигнальные кабели:
    UL/CSA AWM style 2502
  • UL File No. E63634

Характеристики

  • Маслостойкие
  • Не поддерживают горение в соответствии с IEC 60332-1-2 и CSA FT1
Номер артикула Количество жил и сеч. в мм² Обозначение по Siemens Наружный диаметр в мм Вес меди кг/км Вес кг/км
Сигнальные кабели
25724 4 x 2 x 0,38 + 4 x 0,5 6FX5008-1BD21 9.0 76.4 120
25725 3 x (2 x 0,14) + 4 x 0,14 + 2 x 0,5 6FX5008-1BD41 8,9 63.0 100
25726 3 x (2 x 0,14) + 4 x 0,14 + 2 x 0,5 + 4 x 0,23 6FX5008-1BD51 9,5 69.0 139
Кабели для электродвигателей
257001 4 G1,5 6FX5008-1BB11 LC 8.0 88.0 131
257011 4 G2,5 6FX5008-1BB21 LC 9,6 132.0 219
257021 4 G4 6FX5008-1BB31 LC 11.0 195.0 312
257031 4 G6 6FX5008-1BB41 LC 13,1 280.0 380
25704 4 G10 6FX5008-1BB51 19,3 445.0 620
25705 4 G16 6FX5008-1BB61 23,3 715.0 1060
25706 4 G25 6FX5008-1BB25 26,9 1110.0 1640
25707 4 G35 6FX5008-1BB35 30,3 1540.0 2310
25708 4 G50 6FX5008-1BB50 36,5 2160.0 3240
Кабели для серводвигателей
257151 4 G 1,5 + (2 x 1,5) 6FX5008-1BA11 LC 10,4 150.0 248
257161 4 G 2,5 + (2 x 1,5) 6FX5008-1BA21 LC 12.0 194.0 310
257171 4 G 4 + (2 x 1,5) 6FX5008-1BA31 LC 13,6 272.0 445
257181 4 G 6 + (2 x 1,5) 6FX5008-1BA41 LC 15,6 351.0 554
25719 4 G 10 + (2 x 1,5) 6FX5008-1BA51 21.0 536.0 806
