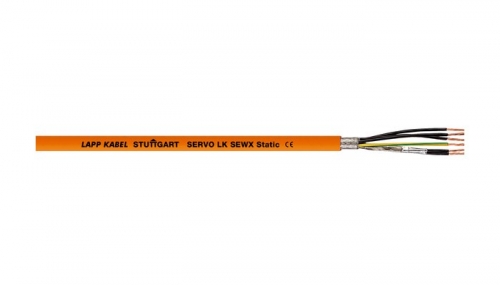

Кабели по стандартам SEW®

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

• Сервоприводы
• Соответствующая электромагнитная совместимость

Маркировка жил Силовые: черные жилы с маркировкой U, VV, WWW и 1 жила желто-зеленая Пары управления: жилы чёрного цвета с цифрами 1, 2, 3 Конструкция жилы из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228 Минимальный радиус изгиба Ограниченная подвижность 15 х D Неподвижная прокладка: 4 х D Номинальное напряжение Жилы питания: IEC 750 В, UL 600 В Контрольные жилы: 1 мм² and 1.5 мм: IEC 350 В, UL 600 В

Испытательное напряжение 2000 В Жила заземления G = с ж/з жилой заземления Tемпературный диапазон Подвижная прокладка: от -10 до +80 °C Неподвижная прокладка от -40 до +80 °C

Области применения

• Специально разработаны для подключения серводвигателей по стандарту SEW
• Для соединения электродвигателя и серворегулятора
• Производство промышленного оборудования
• Металлообрабатывающие станки
• Печатные машины

Преимущества

• Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

Внешний вид продукта

• Жилы из медных тонких проволок
• Изоляция жил: термопластичный эластомер TPE
• Жилы управления-тройка экранированы ламинированной алюминиевой фольгой и обмоткой из медных лужёных проволок
• Общая скрутка жил с маленьким шагом
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката, цвет оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

Характеристики

• Для неподвижной прокладки и прокладки с ограниченной подвижностью
• Маслостойкие
• Не поддерживают горение в соответствии с IEC 60332-1-2
• Огнестойкие по UL VW1/CSA FT1

Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
Кабели для серводвигателей
38060	4 G 1,5 + (3 x 1,0)	11,8	151.0	300
38061	4 G 2,5 + (3 x 1,0)	13,4	212.9	370
38062	4 G 4 + (3 x 1,0)	15.0	281.8	476
38063	4 G 6 + (3 x 1,5)	17.0	392.8	625
38064	4 G 10 + (3 x 1,5)	20.0	625.1	1024
