Термопарные и компенсационные провода, однопарные

С изоляцией из ПВХ, силикона или стеклонитей

Классификация ETIM 5.0 Class-ID: EC000838 ETIM 5.0 Class-Description: компенсационные кабели На основе стандарта Допустимые отклонения по DIN и IEC соответствуют классу 2 Конструкция жилы 1,5 мм²: прим. 48 x 0,20 мм 0,75 мм²: прим. 24 x 0,20 мм 0,5 мм²: прим. 16 x 0,20 мм 0,22 мм²: прим. 7 x 0,20 мм	Минимальный радиус изгиба без металлической оплётки: 12 x D с металлической оплёткой: 15 x D Tемпературный диапазон (для изоляции и оболочки) ПВХ пластикат -5°C до +70°C Силикон: -25°C до +180°C Стеклонити: -25°C до +200°C

Классификация
ETIM 5.0 Class-ID: EC000838
ETIM 5.0 Class-Description: компенсационные кабели

На основе стандарта
Допустимые отклонения по DIN и IEC соответствуют классу 2

Конструкция жилы
1,5 мм²: прим. 48 x 0,20 мм
0,75 мм²: прим. 24 x 0,20 мм
0,5 мм²: прим. 16 x 0,20 мм
0,22 мм²: прим. 7 x 0,20 мм

Минимальный радиус изгиба
без металлической оплётки:
12 x D
с металлической оплёткой:
15 x D

Tемпературный диапазон
(для изоляции и оболочки)
ПВХ пластикат -5°C до +70°C
Силикон: -25°C до +180°C
Стеклонити: -25°C до +200°C

Области применения

Термопарные и компенсационные провода используются для измерения температуры или управления производственными процессами и применяются с термопарами. Материалы изоляции и оболочки выбираются в зависимости от температуры окружающей среды.
Материал жилы (сплавы):
Fe/CuNi (LX, JX)
Жилы из тех же материалов, что и термопара
NiCr/Ni (KCA, KX)
Типы КСА: для жил используются другие материалы, чем для термопары;
Типы КХ: жилы и термопара имеют одинаковые материалы
PtRh/Pt (RCB, SCB)
для компенсационных проводов используются специальные материалы для жил, применение оригинальных материалов невозможно

Аббревиатура конструкции кабеля:
PVC: поливинилхлорид
SIL: резиновая смесь на силиконовом каучуке
GL: оплётка из стеклонитей
C: экран в виде оплётки из медных проволок
ST: экран из алюминиевой фольги
S: оплётка из стальных проволок
Пример конструкции кабеля PVC-PVC-S-PVC:
- изоляция из ПВХ-пластиката
- внутренняя оболочка из ПВХ-пластиката
- оплетка из стальных проволок
- наружная оболочка из ПВХ-пластиката

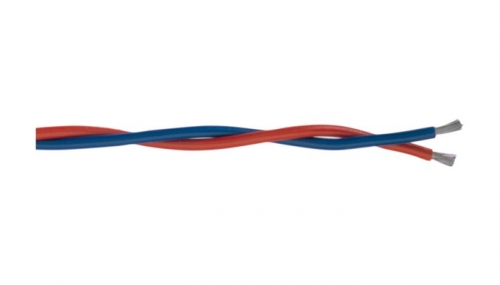

Примеры на картинке (сверху вниз):
Fe/CuNi DIN 2x1,5 PVC
NiCr/Ni IEC 2x1,5 GL-GL
PtRh/Pt IEC 2x1,5 GL-GL-S
NiCr/Ni DIN 2x1,5 SIL-GL
NiCr/Ni DIN 2x1,5 PVC-PVC
PtRh/Pt DIN 2x1,5 PVC-PVC
Fe/CuNi IEC 2x1,5 SIL-SIL-S
NiCr/Ni IEC 2x1,5 SIL
PtRh/Pt IEC 2x1,5 SIL-GL-S
Fe/CuNi IEC 2x0,22 PVC-PVC-C-PVC
NiCr/Ni IEC 2x1,5 PVC-ST-PVC
Fe/CuNi DIN 2x1,5 PVC-PVC-S-PVC
