Tермопарные и компенсационные провода, многопарные

С ПВХ-изоляцией, с/без армирования из стальных проволок или экрана из фольги

• Типы SY - армирование для защиты от механических нагрузок
• Типы ST - экранирование для защиты от электро- магнитных помех

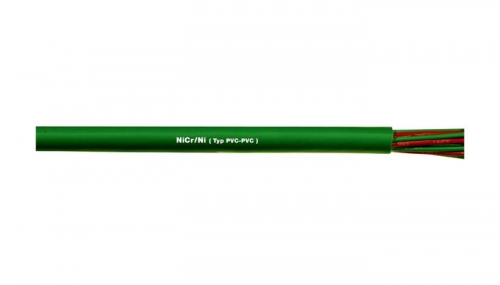

Внешний вид продукта

• Типы Y:
  - гибкие жилы
  - изоляция PVC (ПВХ-пластикат)
  - повивная скрутка жил
  - наружная оболочка PVC (ПВХ-пластикат)
• Типы SY:
  - конструкция как тип Y
  - оплётка из оцинкованных стальных проволок
  - наружная оболочка из ПВХ-пластиката
• Типы ST:
  - конструкция как тип Y
  - парная скрутка жил,
  общая скрутка пар
  - экран из алюминиевой фольги + контактная проволока
  - оболочка из ПВХ-пластиката
• Пример конструкции кабеля PVC-PVC-S-PVC:
  - изоляция из ПВХ-пластиката
  - внутренняя оболочка из ПВХ-пластиката
  - оплетка из стальных проволок
  - наружная оболочка из ПВХ-пластиката
• Пример конструкции кабеля PVC-ST-PVC:
  - изоляция из ПВХ-пластиката
  - статический экран
  - наружная оболочка из ПВХ пластиката
• Цветовая маркировка жил
  DIN 43710
  Отрицательный провод и оболочка:
  Fe/CuNi: синий
  NiCr/Ni: зеленый
  PtRh/Pt: белый
  Положительный провод: красный
  IEC 60 584
  Положительный провод и оболочка:
  Fe/CuNi: черный
  NiCr/Ni: зеленый
  PtRh/Pt: оранжевый
  Отрицательный провод: белый
• Термопарные провода обозначаются буквой X
  напр. JX (Fe/CuNi)
  Компенсационные провода обозначаются буквой C
  напр. KCA (NiCr/Ni)
