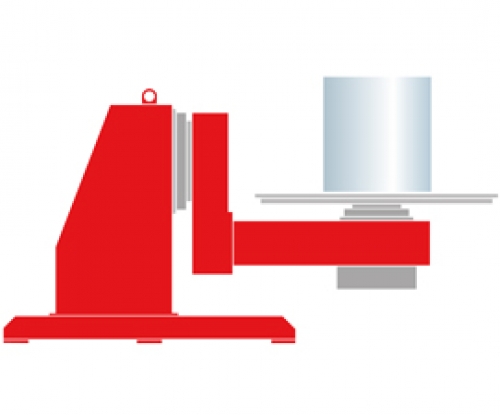

L-позиционер серии HBL
Описание:
Нет ничего невозможного
Вращение, наклон, повороты - с серией HBL больше не существуют недостижимые положения сварки. Каждая заготовка может быть приведена в оптимальное положение.
Характеристики
-точные передачи с регулируемой скоростью-
-прочная конструкция.-
-2× 360° возможные повороты
(планщайба и L-носитель).-
-заготовки легко прикрепить в точное место, благодаря встроенной маркировке.-
-дистанционное управление-
-старт / стоп функция-
Комплект поставки:
Проводной пульт дистанционного управления
Педальный переключатель
|
Moдель |
HBL-05 |
HBL-1 |
HBL-2 |
HBL-3 |
|
Грузоподъемность |
0,5 t |
1 t |
2 t |
3 t |
|
Инерциальная нагрузка |
250 mm |
250 mm |
250 mm |
300 mm |
|
Эксцентричная нагрузка |
200 mm |
200 mm |
250 mm |
250 mm |
|
скорость вращения |
0,1 - 1,2 u/min |
0,08 - 0,92 u/min |
0,06 - 0,75 u/min |
0,035 - 0,55 u/min |
|
скорость наклона |
1 u/min |
0,63 u/min |
0,5 u/min |
0,5 u/min |
|
радиус вращения |
800 mm |
1000 mm |
1200 mm |
1400 mm |
|
Диаметр стола |
800 mm |
1000 mm |
1200 mm |
1400 mm |
