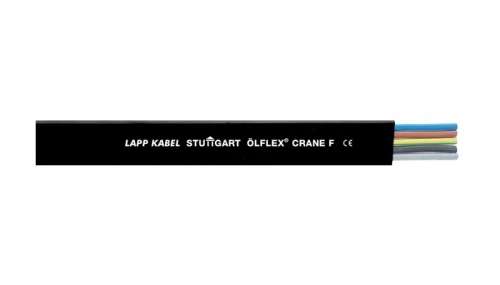

ÖLFLEX® CRANE F

Описание:

Плоские кабели в резиновой оболочке, стойкие к атмосферным влияниям

Для экстремальных условий эксплуатации, стойкие к атмосферным влияниям;

Плоским кабелям требуется меньше места, чем круглым;

Имеют гораздо, меньший радиус изгиба в сравнении с круглыми кабелями

  • Для применения в кабельных тележках вне помещений
  • Монтаж в ограниченном пространстве
  • Также для применения в буксируемых кабельных цепях и лифтах

Маркировка жил
До 5 жил: по VDE 0293-308 (табл. T9 в приложении)
От 6 жил: черные с белой цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC000825
ETIM 5.0 Class-Description: плоские кабели

Конструкция жилы
Медная жила по VDE 0295 / IEC 60228
до 25 мм² жила: класс гибкости 6
от 35 мм² жила: класс гибкости 5

Минимальный радиус изгиба
Подвижная прокладка: 10 x D

Номинальное напряжение
U0/U: 300/500 B

Испытательное напряжение
3000 B

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
Подвижная прокладка: от -25 до +90 °C

Области применения

  • В грузоподъёмных кранах на строительных площадках и судостроительных заводах, для неподвижной и подвижной прокладки в кабельных тележках
  • Очистные сооружения, сталелитейные заводы, высокостеллажные склады
  • Соблюдайте пожалуйста рекомендации по применению кабелей ÖLFLEX CRANE, см. таблицу А3 в приложении к каталогу

Преимущества

  • Для экстремальных условий эксплуатации, стойкие к атмосферным влияниям
  • Плоским кабелям требуется меньше места, чем круглым
  • Имеют гораздо, меньший радиус изгиба в сравнении с круглыми кабелями

Внешний вид продукта

  • Многопроволочные жилы из медных или медных лужёных проволок
  • Изоляция жил: резиновая смесь
  • Наружная оболочка из специальной резиновой смеси

Стандарты/ Сертификаты соответствия

  • На основе стандарта VDE 0250 (NGFLGÖU)

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2



Номер артикула Количество жил и сеч. в мм² Наружные размеры/ ширина x высота/ мм Вес меди кг/км Вес кг/км
ÖLFLEX® CRANE F
0041041 4 G 1,5 17,5 x 6,2 57.6 200
0041042  5 G 1,5 21,5 x 6,2 72.0 240
0041043  7 G 1,5 29 x 6,2 100.8 360
0041044  8 G 1,5 31,5 x 6,2 115.0 370
0041045  10 G 1,5 40 x 6,5 144.0 520
0041046  12 G 1,5 47 x 6,5 172.8 620
0041047  4 G 2,5 21 x 7,5 96.0 280
0041048  5 G 2,5 27 x 7,5 120.0 400
0041049  7 G 2,5 35 x 7,5 168.0 520
0041050  8 G 2,5 39 x 7,5 192.0 550
0041051  12 G 2,5 56 x 8 288.0 800
0041052  4 G 4 26 x 9 153.6 410
0041053  7 G 4 42 x 9 268.8 700
0041054  4 G 6 29 x 9,5 230.0 600
0041055  5 G 6 35 x 9,5 288.0 650
0041056  7 G 6 42 x 9,5 403.0 850
0041057  4 G 10 33 x 11 384.0 800
0041058  5 G 10 44 x 11 480.0 1000
0041059  4 G 16 38 x 13 614.0 1150
0041060  4 G 25 49,5 x 15 960.0 1700
0041061  4 G 35 55 x 17 1344.0 2360
0041062  4 G 50 63 x 19 1920.0 3000
0041063 4 G 70 71 x 22 2688.0 4000
