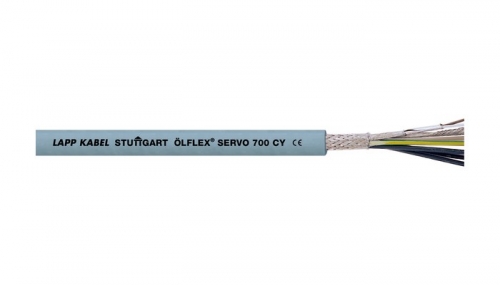

ÖLFLEX® SERVO 700 CY

Один кабель для различных токовых цепей;

Полное экранирование снижает помехи от соседних кабелей

• Сервоприводы
• Соответствующая электромагнитная совместимость

Маркировка жил Силовые жилы: черные с белыми цифрами 1–3 по VDE 0293-1 и жила заземления ж/з цвета Жилы управления: черные с белыми цифрами 5–8 (последовательность чисел возрастает по сечению) 0,34 мм² пары: БЕЛ/КОР/ЗЕЛ/ЖЕЛ Классификация ETIM 5.0 Class-ID: EC000104 ETIM 5.0 Class-Description: кабели управления Конструкция жилы из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228 Минимальный радиус изгиба Ограниченная подвижность: 20 x D Неподвижная прокладка: 6 x D

Номинальное напряжение Силовые жилы: 600/1000 В Пары управления: 250 В~ Испытательное напряжение Силовые жилы: жила/жила жила/экран: 4000 В 2000 В Пары управления: жила/жила:1500 В, жила/экран: 750 В Жила заземления G = с ж/з жилой заземления X = без жилы заземления Tемпературный диапазон Ограниченная подвижность от -5 °C до +80 °C Неподвижная прокладка от -40 до +80 °C

Области применения

• Для соединения электродвигателя и преобразователя частоты
• Для соединения электродвигателя и серворегулятора

Преимущества

• Один кабель для различных токовых цепей
• Полное экранирование снижает помехи от соседних кабелей

Внешний вид продукта

• Жилы из медных тонких проволок
• Изоляция жил: ПВХ-пластикат
• Цветовая маркировка пар управления сечением 0,34 мм², сечения от 0,5 мм² – имеют цифровую маркировку
• Пары управления с двойным экраном, ламинированная алюминиевая фольга и оплетка из медных лужёных проволок
• В кабелях с 1-й парой управления ламинированная алюминиевая фольга (FDF) отсутствует.
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката, цвет серый (RAL 7001)

Стандарты/ Сертификаты соответствия

Характеристики

• Для неподвижной прокладки
• Ограниченная подвижность
• В помещениях с сухой, влажной или избыточно влажной средой
• Вне помещений только с защитой от УФ-лучей и при соблюдении температурного режима
• Огнестойкие по IEC 60332.1.2

Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
ÖLFLEX® SERVO 700 CY
36156	4 G 0,75+2 x (2 x 0,34)	10,5	111.1	165
36157	4 G 1,5+2 x (2 x 0,75)	12,7	147.5	245
36158	4 G 2,5+(2 x 2 x 0,75)	14,9	226.1	385
36159	4 G 4 + (2 x 0,75 + 2 x 1,0)	16,6	303.6	482
36161	4 G 6 + (2 x 0,75 + 2 x 1,0)	17,7	379.4	609
36162	4 G 10 + (2 x 0,75 + 2 x 1,0)	21,6	591.7	828
36163	4 G 16 + (2 x 2 x 1,0)	24,5	861.3	1150
36164	4 G 25 + (2 x 2 x 1,5)	30,1	1261.8	1671
