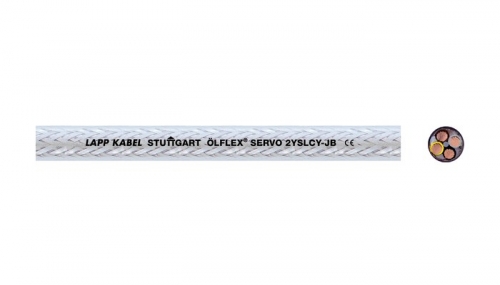

ÖLFLEX® SERVO 2YSLCY-JB

Кабели имеют лучшую электромагнитную совместимость в соответствии с EN 61800-3 для регулируемых электроприводов;

Высокая мощность передачи для больших скоростей;

Кабель для соединения частотного преобразователя и электропривода, низкая емкость благодаря конструкции;

Кабель с внешней черной оболочкой подходит для наружной прокладки и прокладки в земле

• Конструкция с улучшенной электромагнитной совместимостью
• 4-жильные: в прозрачном или черном цвете
• 3+3 симметричная конструкция кабелей снижает синфазность влияния помех

Маркировка жил Цветовая маркировка жил по HD 308 S2 VDE 0293-308 Классификация ETIM 5.0 Class-ID: EC000057 ETIM 5.0 Class-Description: кабели силовые Конструкция жилы из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228 Минимальный радиус изгиба Ограниченная подвижность 15 х D Неподвижная прокладка: 4 х D

Номинальное напряжение U0/U: 0.6/1.0 кВ Испытательное напряжение 4000 B Жила заземления G = с ж/з жилой заземления X = без жилы зазаемления Жила заземления при конструкции (3+3) располагается между основными жилами Tемпературный диапазон Подвижная прокладка: от -5°C до +70°C Конструкция 3+3 жилы: от -15°C до +70°C Неподвижная прокладка: от -40 до +70 °C

Области применения

• Для соединения электродвигателя и преобразователя частоты
• В помещениях с сухой, влажной или избыточно влажной средой
• Бумажная промышленность
• Химическая промышленность
• Тяжёлая промышленность

Преимущества

• Кабели имеют лучшую электромагнитную совместимость в соответствии с EN 61800-3 для регулируемых электроприводов
• Высокая мощность передачи для больших скоростей
• Кабель для соединения частотного преобразователя и электропривода, низкая емкость благодаря конструкции
• Кабель с внешней черной оболочкой подходит для наружной прокладки и прокладки в земле

Внешний вид продукта

• Жилы из медных тонких проволок
• Изоляция жил: полиэтилен (PE)
• Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами)
• Экран: из ламинированной алюминиевой фольги с подпуском луженой медной оплеткой
• 4-жильные: прозрачная или черная наружная оболочка из ПВХ-пластиката
• 3+3 конструкция: внешняя оболочка ПВХ, черный

Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
ÖLFLEX® SERVO 2YSLCY-JB / 4-жильные - прозрачная наружная оболочка
36425	4 G 1,5	11,4	95.0	230
36426	4 G 2,5	12,4	150.0	300
36427	4 G 4	15,6	235.0	485
36428	4 G 6	17.0	320.0	630
36429	4 G 10	19,6	533.0	860
36430	4 G 16	22,1	789.0	1290
36431	4 G 25	26,3	1236.0	1860
36432	4 G 35	29,5	1662.0	2610
36433	4 G 50	35,8	2345.0	2950
36434	4 G 70	40,3	3196.0	3950
36435	4 G 95	46,5	4316.0	5300
36436	4 G 120	53,2	5435.0	6600
36437	4 G 150	57,3	6394.0	7043
36438	4 G 185	62,3	7639.0	8384



Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
ÖLFLEX® SERVO 2YSLCY-JB BK / 4-жильные - наружная оболочка черного цвета
1136450	4 G 1,5	11,4	95.0	230
1136451	4 G 2,5	12,4	150.0	300
1136452	4 G 4	15,6	235.0	485
1136453	4 G 6	17.0	320.0	630
1136454	4 G 10	19,6	533.0	860
1136455	4 G 16	22,1	789.0	1290
1136456	4 G 25	26,3	1236.0	1860
1136457	4 G 35	29,5	1662.0	2610
1136458	4 G 50	35,8	2345.0	2950
1136459	4 G 70	40,3	3196.0	3950
1136460	4 G 95	46,5	4316.0	5300
1136461	4 G 120	53,2	5435.0	6600
1136462	4 G 150	57,3	6394.0	7043
1136463	4 G 185	62,3	7639.0	8384
