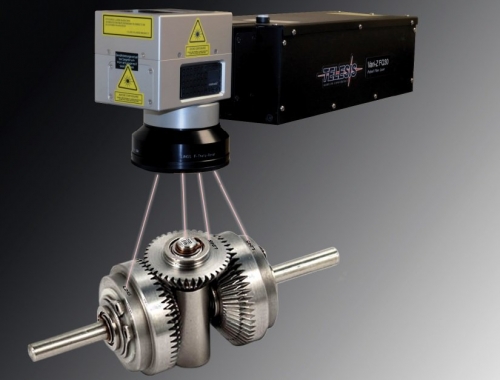

Программируемый фокус лазера Vari-Z

Как это работает

В процессе сканирования оптика в блоке фокусировки изменяется по отношению к неизменяемой фокусирующейся оптике, такой как линза F-тета. Это приводит к изменению общего фокуса лазера. И фокус зависит от работы оптики. Данный процесс синхронизируется с движением зеркал по осям X и Y. Таким образом, блок фокусировки переводит двумерное сканирование в систему 3-осевого сканирования. 3-осевая система отклонения луча позволяет работать в трёх плоскостях. Фокусирующая оптика имеет гальво-привод и позволяет быстро и без задержек изменять размеры полей и фокусное расстояние.

Блок включает все оптические компоненты. Электроника имеет стандартный цифровой интерфейс и управляется картой RTC4.

Как применяется

• Требуется минимальный цикл маркировки – если скорость изменения по высоте должна осуществляться за период от микросекунд до 100 миллисекунд. Если есть больше времени, то можно использовать обычную программируемую стойку/ось Z.

• Физические ограничения: если изделие и/или лазер нельзя перемещать по оси Z ввиду физических ограничений (например: изделие слишком большое или ограничения по перемещению головки лазера).

• В случаях, когда достаточно высоты перемещения, обеспечиваемого опцией Vari-Z. Если требуется высота перемещения больше, то рекомендуется стойка с осью Z.

• Когда обычной резкости фокуса лазеров не хватает для маркировки искривлений или контуров изделий.

• Многогранная и сложная геометрия поверхности.

• В случаях, когда к маркировке предъявляются следующие требования:

• Однородность маркировки на всей её площади

• Отсутствие искажений маркировки на поверхности

• Идеально гладкая и плоская поверхность

• Возможность считывания маркировки без помех
