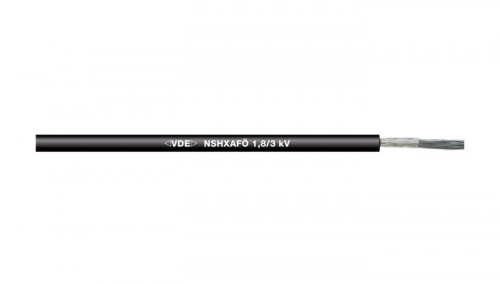

NSHXAFÖ 1,8/3 кВ

Описание:

Одножильные кабели NSHXAF соответствующие стандарту VDE 0250 ч. 606 с номинальным напряжением мин. U0/U: 1,8/3 кВ могут использоваться для безопасной прокладки, стойкой к короткому замыканию и замыканию на землю до 1000 В в соответствии со стандартом VDE 0100 ч. 520 и VDE 0298 ч. 3.

  • Общественный транспорт
  • Внутренняя разводка в распределительных шкафах
  • Без галогенов

Классификация
ETIM 5.0 Class-ID: EC000993
ETIM 5.0 Class-Description: провода одножильные

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Подвижная прокладка: 10 x D
Неподвижная прокладка: 6 x D

Номинальное напряжение
U0/U: 1.8/3 кВ

Испытательное напряжение
6000 В

Tемпературный диапазон
Подвижная прокладка: от -5 до +90 °C
Неподвижная прокладка: от -25 до +90 °C

Области применения

  • Машиностроение, приборостроение, монтаж распределительных электрошкафов
  • Рельсовые транспортные средства, троллейбусы, распределительные подстанции (выдерживают кор. замыкание до 1000 В), распределительные устройства (выдерживают кор. замыкание до 1000 В)
  • Не для прямой прокладки в землю, исключение — прокладка через пожарозащитные перегородки, например, ящики с песком
  • В трубах и закрытых монтажных каналах
  • Для неподвижной прокладки или для подсоединения подвижных частей

Преимущества

  • Одножильные кабели NSHXAF соответствующие стандарту VDE 0250 ч. 606 с номинальным напряжением мин. U0/U: 1,8/3 кВ могут использоваться для безопасной прокладки, стойкой к короткому замыканию и замыканию на землю до 1000 В в соответствии со стандартом VDE 0100 ч. 520 и VDE 0298 ч. 3.

Внешний вид продукта

  • Жилы из медных тонких проволок
  • Изоляция жил: безгалогеновая резиновая смесь, тип 3GI3 по DIN VDE 0207-20
  • Защитное покрытие: безгалогеновый полимерный компаунд HM3 согласно DIN VDE 0250-606
  • Нет наружной оболочки

Стандарты/ Сертификаты соответствия

  • сертификация на соответствие VDE типу кабеля NSHXAFÖ 1,8/3 кВ согласно VDE 0250-606

Характеристики

  • Без галогенов: защита людей и материальных ценностей в случае пожара благодаря низкой плотности дымовых газов и низкой коррозийной активности газов
  • Не поддерживают горение в соответствии с IEC 60332-1-2
  • Нормативные номинальные классы напряжения U0/U 0,6/1 кВ~ и 3,6/6 кВ~ по запросу

Номер артикула

Сечение жилы в мм²

Наружный диаметр в мм

Вес меди кг/км

Вес кг/км

3022673



1,5

7.0

14.4

60

3022674



2,5

7,5

24.0

70

3022675



4

9.0

38.4

90

3022676



6

9,5

57.6

120

3022677



10

11.0

96.0

180

3022678



16

13.0

153.6

250

3022679



25

15.0

240.0

390

3022680



35

16,5

336.0

470

3022681



50

18.0

480.0

625

3022682



70

20,5

672.0

880

3022683



95

24.0

912.0

1190

3022684



120

26.0

1152.0

1430

3022685



150

28.0

1440.0

1750

3022686



185

31.0

1776.0

2160

3022687



240

34,5

2304.0

2718

3022688



300

38.0

2880.0

3470
