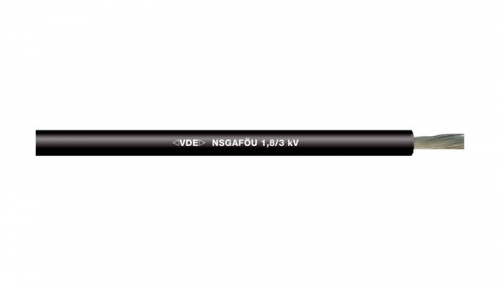

NSGAFÖU 1,8/3 кВ

Описание:

Одножильные кабели NSGAFÖU соответствующие стандарту VDE 0250 ч. 602 с номинальным напряжением мин. U0/U: 1,8/3 кВ могут использоваться для безопасной прокладки, стойкой к короткому замыканию и замыканию на землю до 1000 В в соответствии со стандартом VDE 0100 ч. 520 и VDE 0298 ч. 3.

  • Общественный транспорт
  • Внутренняя разводка в распределительных шкафах

Классификация
ETIM 5.0 Class-ID: EC000993
ETIM 5.0 Class-Description: провода одножильные

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Подвижная прокладка: 10 x D
Неподвижная прокладка: 6 x D

Номинальное напряжение
U0/U: 1.8/3 кВ

Испытательное напряжение
6000 В

Допустимая токовая нагрузка
В соответствии с VDE 0298 ч. 4 табл. 15

Tемпературный диапазон
Подвижная прокладка: от -25 до +90 °C
Неподвижная прокладка: от -40 до +90 °C

Области применения

  • Машиностроение, приборостроение, монтаж распределительных электрошкафов
  • Рельсовые транспортные средства, троллейбусы, распределительные подстанции (выдерживают кор. замыкание до 1000 В), распределительные устройства (выдерживают кор. замыкание до 1000 В)
  • Не для прямой прокладки в землю, исключение — прокладка через пожарозащитные перегородки, например, ящики с песком
  • В трубах и закрытых монтажных каналах
  • Для неподвижной прокладки или для подсоединения подвижных частей

Преимущества

  • Одножильные кабели NSGAFÖU соответствующие стандарту VDE 0250 ч. 602 с номинальным напряжением мин. U0/U: 1,8/3 кВ могут использоваться для безопасной прокладки, стойкой к короткому замыканию и замыканию на землю до 1000 В в соответствии со стандартом VDE 0100 ч. 520 и VDE 0298 ч. 3.

Внешний вид продукта

  • Жилы из медных лужёных тонких проволок
  • Изоляция жил: резиновая смесь, тип 3GI3
  • Наружное покрытие: резиновая смесь, тип 5GM3
  • Нет наружной оболочки

Стандарты/ Сертификаты соответствия

  • сертификация на соответствие VDE типу кабеля NSGAFÖU 1,8/3 кВ согласно VDE 0250-602

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2
  • Маслостойкие в соответствии с IEC 60811-404
  • Нормативные номинальные классы напряжения U0/U 0,6/1 кВ~ и 3,6/6 кВ~ по запросу

Номер артикула

Сечение жилы в мм²

Наружный диаметр в мм

Вес меди кг/км

Вес кг/км

1600300



1,5

7.0

14.4

60

1600301

2,5

7,5

24.0

70

1600302

4

9.0

38.4

90

1600303



6

9,5

57.6

120

1600304

10

11.0

96.0

180

1600305

16

13.0

153.6

250

1600306

25

15.0

240.0

390

1600307

35

16,5

336.0

470

1600308

50

18.0

480.0

625

1600309

70

20,5

672.0

880

1600310

95

24.0

912.0

1190

1600311

120

26.0

1152.0

1430

1600312

150

28.0

1440.0

1750

1600313

185

31.0

1776.0

2160

1600314

240

34,5

2304.0

2640

3026826

300

38.0

2880.0

3545
