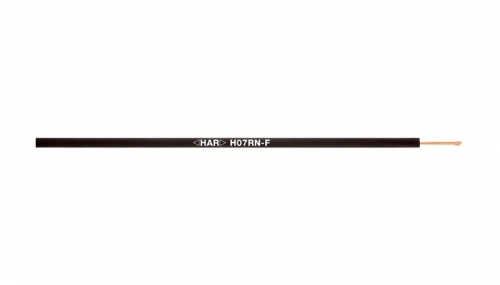

H07RN-F, с улучшенными характеристиками

Благодаря использованию безгалогенных материалов и низкодымным выделениям газов (LS), подходит для применения в комнатах и зданиях с потенциально высокой концентрацией людей, животных, растений и имущества - аналог H07ZZ-F;

1000 В~ , неподвижная и защищённая прокладка;

Одножильные кабели H07RN-F могут применяться для прокладки защищенной от короткого замыкания и замыкания на землю в соответствие с стандартом IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Part 520;

Более водостойкий чем H07RN-F и H07RN8-F;

Темпмературный диапазон токопроводящей жилы допускает прокладку кабелей вне помешений и выше, чем у кабелей типов H07RN-F, H07ZZ-F, H07BN4-F, NSSHÖU

• Без галогенов с низким дымо-/газовыделением
• Loop-торсионное кручение/подвижно: -40°C до +90°C
• для длительного погружения до 100 м, стойкий к УФ лучам и озону

Маркировка жил До 5 жил: по VDE 0293-308 (табл. T9 в приложении) От 6 жил: черные с белой цифровой маркировкой Конструкция жилы из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228 Применение в ветросиловых установках TW-0 и TW-2, см. таблицу T0 в приложении к каталогу Минимальный радиус изгиба Подвижная прокладка 6 x D Неподвижная прокладка: 4 х D Номинальное напряжение U0/U: 450/750 В

Испытательное напряжение 2500 В Жила заземления G = с ж/з жилой заземления X = без жилы заземления Допустимая токовая нагрузка В соответствии с IEC 60364-5-52/ VDE 0298-4 HD 516/VDE 0298-300 Tемпературный диапазон Подвижная прокладка -40°C до +90°C Неподвижная прокладка: от -50 до +90 °C

Области применения

• Средняя механическая нагрузка, для применения в промышленности и сельском хозяйстве, а также для ручных электроприборов и приборов электропитания (H07RN-F в соотв. с HD 516/ VDE 0298-300)
• Петля с торсиоными нагрузками между гондолой и опорой в ветросиловых установках с температурой до -40 °C. Расчитана на 2000 циклов и поворота +/-150˚/м в минуту (TW-2)-для получения дополнительной информации см. таблицу T0 в каталоге
• Возможно длительное погружение под воду (AD8) на глубину до 100 м без прерывания работы (не питьевая вода, минимальная температура воды +5 °C, только стоячая вода, области свободные от судоходства/маршрутов подводных лодок)
• Вне помещений по HD 516/ VDE 0298-300
• В зданиях или промышленных объектах с большой концентрацией людей и ценностей

Преимущества

• Благодаря использованию безгалогенных материалов и низкодымным выделениям газов (LS), подходит для применения в комнатах и зданиях с потенциально высокой концентрацией людей, животных, растений и имущества - аналог H07ZZ-F
• 1000 В~ , неподвижная и защищённая прокладка
• Одножильные кабели H07RN-F могут применяться для прокладки защищенной от короткого замыкания и замыкания на землю в соответствие с стандартом IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 Part 520
• Более водостойкий чем H07RN-F и H07RN8-F
• Темпмературный диапазон токопроводящей жилы допускает прокладку кабелей вне помешений и выше, чем у кабелей типов H07RN-F, H07ZZ-F, H07BN4-F, NSSHÖU

Внешний вид продукта

• Жила из тонких медных проволок, класс гибкости 5, по IEC 60228/VDE 0295
• Изоляция жил из специальной резины
• Наружная оболочка из специальной резиновой смеси
• Другие размеры начиная от 1 мм² указанные в описании доступны по запросу

Стандарты/ Сертификаты соответствия

Характеристики

• Маслостойкий в соотв. с EN 60811-404; Хорошая стойкость к истиранию, атмосферным влияниям ,жирам и минеральным маслам
• Устойчив к УВ-лучам (черная наружняя оболочка) + устойчив к озону согласно EN 60811 + морозостойкий (от -40 ° C/на жиле) + термостойкий (+90 ° C на жиле)
• Петля с торсионными нагрузками (ветряная турбина) ==> TW-0, TW-1 и TW-2: от -40°C до +90°C / 2000 циклов (5000 циклов для температуры +5°C) / торсионные кручения +/- 150˚ на метр - …см. приложение Т0
• Возможно длительное погружение под воду (AD8) на глубину до 100 м без прерывания работы (не питьевая вода, минимальная температура воды +5 °C, только стоячая вода, области свободные от судоходства/маршрутов подводных лодок)
• Без содержания галогенов в соответствии с EN 50267-2 (компоненты -1 и -2), огнестойкий в соответствии с IEC 60332-1-2 и пониженное дымовыделение (LS) соответствии с EN 61034-2
