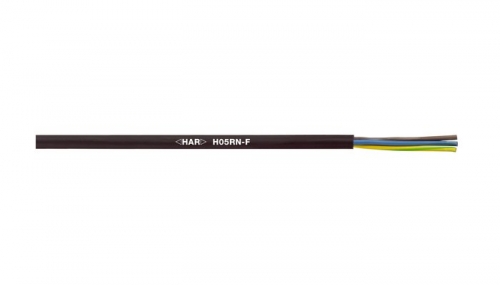

H05RN-F

Типы кабелей по гармонизированным стандартам <HAR> и с маркировкой <HAR> для ускоренной приёмки кабелей в эксплуатацию в Европе (CENELEC).

• Маслостойкие

Маркировка жил Цветовая маркировка по HD 308/VDE 0293-308 Классификация ETIM 5.0 Class-ID: EC001578 ETIM 5.0 Class-Description: гибкие кабели Конструкция жилы из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228 Минимальный радиус изгиба 4xD - 8xD* (HD 516/VDE 0298-300) Номинальное напряжение U0/U: 300/500 B

Испытательное напряжение 2000 В Жила заземления G = с ж/з жилой заземления X = без жилы заземления Допустимая токовая нагрузка В соответствии с IEC 60364-5-52/ VDE 0298-4 HD 516/VDE 0298-300 Tемпературный диапазон Подвижная прокладка: от -25 до +60 °C

Области применения

• В соответствии со стандартом HD 516/VDE 0298-300: для применения в домашнем хозяйстве, на кухне, в офисе, для подклю- чения приборов под действием легких механических нагрузок ручных ламп для контроля
• В соответствии со стандартом HD 516/VDE 0298-300: принимая во внимание макс. температуру на жиле +60 °C, макс. температуру на наружной поверхности кабеля +50 °С и отсутствие стойкости к озону, для использования вне помещений без влияния механических нагрузок

Преимущества

• Типы кабелей по гармонизированным стандартам <HAR> и с маркировкой <HAR> для ускоренной приёмки кабелей в эксплуатацию в Европе (CENELEC).

Внешний вид продукта

• Медная жила по стандарту HAR
• Изоляция жил: резиновая смесь, тип EI 4
• Наружная оболочка: резиновая смесь, тип EM 2

Стандарты/ Сертификаты соответствия

Характеристики

• Не поддерживают горение в соответствии с IEC 60332-1-2
• Маслостойкие в соответствии с IEC 60811-404

Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
1600250	2 X 0,75	5,7 - 7,4	14.4	80
1600252	3 G 0,75	6,2 - 8,1	21.6	95
16002583	4 G 0,75	6,8 - 8,8	28.8	105
1600251	2 X 1,0	6,1 - 8	19.2	95
1600253	3 G 1,0	6,5 - 8,5	28.8	115
