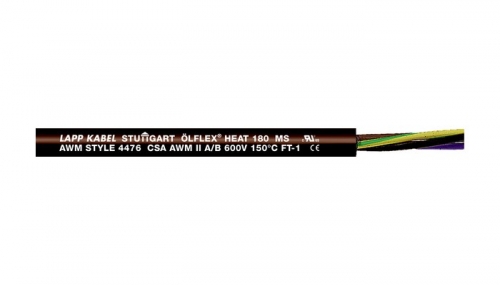

ÖLFLEX® HEAT 180 MS (Кабели в оболочке из силикона с сертификацией для Северной Америки (AWM)

Описание:

Сертифицированы для США и Канады, для экспортёров промышленного оборудования и приборов;

Кабели с большим наружным диаметром соответствуют требованиям на нераспространение горения по FT-1 и имеют разрешение на прокладку вне приборов и аппаратов;

Хорошая гибкость, простой монтаж при ограниченном пространстве;

После сгорания оставшийся пепел SiO2 имеет изолирующие свойства

  • MS = Multi-Standard для использования в США и Канаде
  • UL AWM Style 4476 (150 °C/600V)

Области применения

  • Области с высокими температурами окружающей среды, где материалы изоляции и оболочки обычных кабелей становятся через некоторое время хрупкими.
  • Типичные области применения
    - Производство стали, керамики и чугуна
    - Пекарское оборудование и промышленные печи
    - Электротехническая промышленность
    - Строительство саун/соляриев
    - Термические и нагревательные элементы
    - Осветительная техника
    - Вентиляторное оборудование
    - Кондиционеры
    - Технология оцинкования

Преимущества

  • Сертифицированы для США и Kaнады, для экспортёров промышленного оборудования и приборов
  • Кабели с большим наружным диаметром соответствуют требованиям на нераспространение горения по FT-1 и имеют разрешение на прокладку вне приборов и аппаратов
  • Хорошая гибкость, простой монтаж при ограниченном пространстве
  • После сгорания оставшийся пепел SiO2 имеет изолирующие свойства

Внешний вид продукта

  • Жилы из медных лужёных тонких проволок
  • Изоляция жил на основе силикона
  • Изоляция из ПВХ-пластиката, общая скрутка жил
  • Наружная оболочка на основе силикона, цвет чёрный

Стандарты/ Сертификаты соответствия

  • UL AWM 4476 и cUL AWM II A/B
    Конструкция B, внешнее подключение

Характеристики

  • Гибкая, метрическая конструкция жил
  • Без галогенов, не распространяют горение в соответствии с IEC 60332-1-2
  • Хорошая стойкость к гидролизу и УФ-лучам
  • Стойкие ко многим типам масел, спиртов, жиров растительного и животного происхождения и другим химическим веществам

Маркировка жил
Цветовая маркировка по VDE 0293-308, см. табл. T9 в приложении
От 6 жил: черные с белой цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC001578
ETIM 5.0 Class-Description: гибкие кабели

Конструкция жилы
класс гибкости 5 по VDE 0295/ IEC 60228
(соответствующие сечения в AWG см. таблицу Т16 в приложении к каталогу

Минимальный радиус изгиба
Ограниченная подвижность 15 х D
Неподвижная прокладка 4 x D

Номинальное напряжение
U0/U: 300/500 В
рабочее напряжение по UL: 600 В

Испытательное напряжение
2000 В

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
В соответствии с VDE: от -50 до +180 °C
По UL-Style: до + 150°C (необходимо достаточное проветривание)



Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® HEAT 180 MS
0046600 2 X 0,5 7,4 9.8 72
0046601  3 G 0,5 7,8 14.7 83
00466023  4 G 0,5 8,5 19.6 99
00466033  5 G 0,5 9,2 24.5 119
0046604  7 G 0,5 9,9 34.3 142
0046612 2 X 1 8,2 19.2 93
0046613 3 G 1 8,7 28.8 110
00466143  4 G 1 9,4 38.4 133
00466153  5 G 1 10,3 48.0 160
0046616  7 G 1 11,1 67.2 195
0046617  12 G 1 14,9 115.2 345
0046618  2 X 1,5 8,8 28.8 113
0046619  3 G 1,5 9,3 43.2 135
00466203  4 G 1,5 10,1 57.6 165
00466213  5 G 1,5 11,1 72.0 200
0046622  7 G 1,5 12.0 100.8 246
0046623  12 G 1,5 16,1 172.8 437
0046625  18 G 1,5 18,8 259.2 613
0046626  25 G 1,5 22,9 360.0 904
0046628  2 X 2,5 9,6 48.0 146
0046629  3 G 2,5 10,2 72.0 178
00466303  4 G 2,5 11,1 96.0 220
00466313  5 G 2,5 12,2 120.0 269
0046633  3 G 4 11,5 115.2 246
00466343  4 G 4 12,6 153.6 307
00466353  5 G 4 14,2 192.0 389
0046636  3 G 6 14,9 172.8 396
00466373  4 G 6 16,4 230.4 495
00466383  5 G 6 18.0 288.0 608
