ÖLFLEX® HEAT 180 H05SS-F EWKF

Описание:

По гармонизированному стандарту для Европы;

Смеси на основе силикона, стойкие к надрезам и разрыву, предотвращают механические повреждения;

Больший срок службы при применении в экстремальных условиях, чем у стандартных кабелей H05SS-F;

Хорошая гибкость, простой монтаж при ограниченном пространстве;

После сгорания оставшийся пепел SiO2 имеет изолирующие свойства

Области применения

  • Зоны с высокой температурой окружающей среды, где проводка периодически подвергается воздействию механических нагрузок
  • Типичные области применения
    - Производство стали, керамики и чугуна
    - Пекарское оборудование и промышленные печи
    - Электротехническая промышленность
    - Строительство саун/соляриев
    - Термические и нагревательные элементы
    - Осветительная техника
    - Вентиляторное оборудование
    - Кондиционеры
    - Технология оцинкования

Преимущества

  • По гармонизированному стандарту для Европы
  • Смеси на основе силикона, стойкие к надрезам и разрыву, предотвращают механические повреждения
  • Больший срок службы
    при применении в экстремальных условиях, чем у стандартных кабелей H05SS-F
  • Хорошая гибкость, простой монтаж при ограниченном пространстве
  • После сгорания оставшийся пепел SiO2 имеет изолирующие свойства

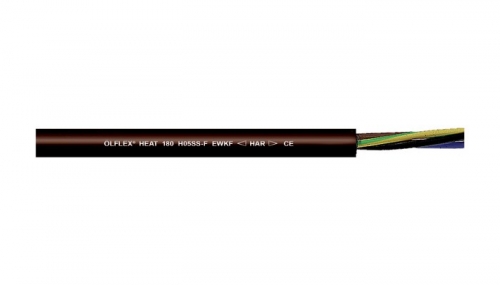

Внешний вид продукта

  • Жилы из медных лужёных тонких проволок
  • Изоляция жил на основе силикона EWKF
  • Изоляция из ПВХ-пластиката, общая скрутка жил
  • Оболочка: EWKF на силиконовой основе, стойкий к насечкам, черный

Стандарты/ Сертификаты соответствия

  • EN 50525-2-83 (H05SS-F)

Характеристики

  • Без галогенов, не распространяют горение в соответствии с IEC 60332-1-2
  • Хорошая стойкость к гидролизу и УФ-лучам
  • Стойкие ко многим типам масел, спиртов, жиров растительного и животного происхождения и другим химическим веществам
  • EWKF:
    Прочность к надрезам, разрыву, насечкам

Маркировка жил
Цветовая маркировка по VDE 0293-308, см. табл. T9 в приложении

Классификация
ETIM 5.0 Class-ID: EC001578
ETIM 5.0 Class-Description: гибкие кабели

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Ограниченная подвижность 15 х D
Неподвижная прокладка 4 x D

Номинальное напряжение
U0/U: 300/500 B

Испытательное напряжение
2000 В

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
от -50 до +180 °C
(необходимо достаточное проветривание)



Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® HEAT 180 H05SS-F EWKF
0046900  2 X 0,75 6,4 14.4 54
0046901  3 G 0,75 7.0 21.6 67
00469023  4 G 0,75 7,6 28.8 87
00469033  5 G 0,75 8,5 36.0 105
0046904  2 X 1 6,8 19.2 63
0046905  3 G 1 7,2 28.8 81
00469063 4 G 1 7,9 38.4 98
00469073  5 G 1 8,8 48.0 121
0046908  2 X 1,5 8,4 28.авг 84
0046909  3 G 1,5 8,9 43.2 103
00469103  4 G 1,5 9,9 57.6 128
00469113  5 G 1,5 10,9 72.0 154
0046912  2 X 2,5 9,8 48.0 141
0046913  3 G 2,5 10,4 72.0 158
00469143  4 G 2,5 11,6 96.0 195
00469153  5 G 2,5 12,9 120.0 241
0046916  3 G 4 12,3 115.2 239
00469173  4 G 4 13,7 153.6 312
0046919  3 G 6 14.0 172.8 345
00469203 4 G 6 15,6 230.4 451
