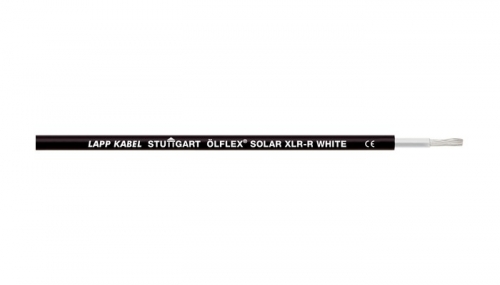

ÖLFLEX® SOLAR XLR-R

Описание:

Кабели для фотогальванических электрических установок с разрешениеv TÜV

Оптимальный наружный диаметр обеспечивает компактную прокладку и с меньшим весом;

В случае пожара снижено распространение огня и образование токсичных дымовых газов;

Стойкие к механическим нагрузкам;

Цветная полоса на оболочке для предотвращения перепутывания полярности при монтаже кабелей;

Точный контроль длины при прокладке благодаря маркировке метража по оболочке кабеля

  • Оптимизированная конструкция кабеля -тонкие, легкие и износостойкие
  • Испытаны органом по технадзору TÜV (2PfG 1169/08.07) в соотв. с требованиями DKE
  • Новое исполнение с цветной полосой

Классификация
ETIM 5.0 Class-ID: EC001578
ETIM 5.0 Class-Description: гибкие кабели

Конструкция жилы
класс гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
Неподвижная прокладка 4 x D

Номинальное напряжение
Перем. ток U0/U: 600/1000 В
Пост. ток U0/U: 900/1500 В
Макс. допустимое рабочее напряжение:
Пост. ток 1,8 кВ (между проводниками, не заземленная система)

Испытательное напряжение
AC 6500 V

Допустимая токовая нагрузка
В соответствии с требованиями TÜV по 2 PfG 1169/08.2007 табл. 1

Tемпературный диапазон
макс. темпаратура на жиле: -40°C + 120°C по EN 60216-1
окружающей среды по TÜV 2 PfG 1169/08.07: -40°C + 90°C

Области применения

  • Для соединения фотоэлектрических модулей, а также в качестве кабелей-удлинителей для соединения отдельных модулей с преобразователем постоянного тока в переменный
  • Фотогальванические модули для наклонных и плоских крыш
  • Установки для получения электроэнергии солнца
  • Для переносных/ для монтажа на зданиях фотогальванических электрических установок

Преимущества

  • Оптимальный наружный диаметр обеспечивает компактную прокладку и с меньшим весом
  • В случае пожара снижено распространение огня и образование токсичных дымовых газов
  • Стойкие к механическим нагрузкам
  • Цветная полоса на оболочке для предотвращения перепутывания полярности при монтаже кабелей
  • Точный контроль длины при прокладке благодаря маркировке метража по оболочке кабеля

Внешний вид продукта

  • Жилы из медных лужёных тонких проволок
  • Изоляция из сополимера с электронной сшивкой
  • Цвет изоляции жил: белый
  • Оболочка из сополимера с электронной сшивкой
  • Цвет оболочки: черный или черный с красной/ синей полоской

Стандарты/ Сертификаты соответствия

  • PV1-F (конструкция испытана TÜV по
    2 PfG 1169/08.2007)

Характеристики

  • Стойкие к атмосферным влияниям/УФ-лучам по HD 605/A1
  • Стойкие к озону в соответствии с EN 50396
  • Без галогенов, огнестойкие
  • Хорошая износостойкость, стойкость к надрезам, насечкам
  • XLR-R = X-Linked Radiated-Reduced
    надёжное качество материала с электронной сшивкой



Номер артикула Сечение жилы в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® SOLAR XLR-RИзоляция жил: белый/цвет оболочки: черный
0023175  1,5 4.4 14.4 34
0023176  2,5 4.8 24.0 46
0023177  4 5.2 38.4 63
0023178  6 5.8 57.6 86
0023179  10 7.0 96.0 132
0023180  16 8.3 153.6 197
Изоляция жил: белый/Внешняя оболочка: черный с красной полосой
0023360  2,5 4.8 24.0 46
0023361  4 5.2 38.4 63
0023362  6 5.8 57.6 86
0023363  10 7.0 96.0 132
0023364  16 8.3 153.6 197
Изоляция жил: белый/Внешняя оболочка: черный с синей полосой
0023370 2,5 4.8 24.0 46
0023371  4 5.2 38.4 63
0023372  6 5.8 57.6 86
0023373  10 7.0 96.0 132
0023374  16 8.3 153.6 197
