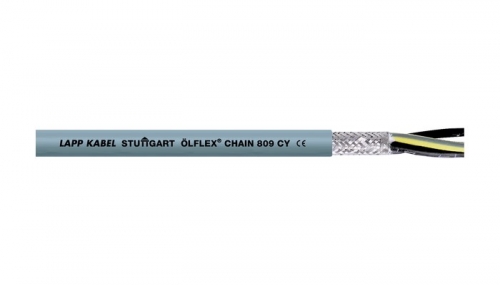

ÖLFLEX® CHAIN 809 CY

Описание:

Прекрасное соотношение цены и функциональной способности;

Компактная конструкция

  • Кабели серии Basic Line для прокладки в буксируемых кабельных цепях, для легких и средних нагрузок
  • Соответствующая электромагнитная совместимость

Маркировка жил
Чёрные жилы с белой цифровой маркировкой по VDE 0293-1

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Применение в ветросиловых установках
TW-0 и TW-1, см. приложение Т0

Минимальный радиус изгиба
Подвижная прокладка:
в отдельных буксир. кабельных цепях: 10 x D
в цепях скользящих одна на другой: 12 x D
Неподвижная прокладка 4 x D

Номинальное напряжение
VDE: U0/U: 300/500 В
UL & CSA: 1000 В

Испытательное напряжение
Жила/жила: 4000 В
Жила/экран: 2000 В

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон
подвижно: VDE 0°C до +70°C
UL 0°C до +80°C
Неподвижная прокладка: по VDE: от -40 до +70°C
по UL/CSA: от -40 до +80°C

Области применения

  • В буксируемых кабельных цепях или подвижных частях оборудования
  • Высокий уровень электромагнитного излучения
  • Для применения в электрических цепях измерения, управления и регулирования
  • Машиностроение, приборостроение, монтаж распределительных электрошкафов
  • Вне помещений только с защитой от УФ-лучей и при соблюдении температурного режима

Преимущества

  • Прекрасное соотношение цены и функциональной способности
  • Компактная конструкция

Внешний вид продукта

  • Жилы из медных тонких проволок
  • Изоляция жил: ПВХ-пластикат
  • Повивная скрутка жил
  • Обмотка лентой флиз
  • Оплётка из медных луженых проволок
  • Наружная оболочка из ПВХ-пластиката, цвет серый (RAL 7001)

Стандарты/ Сертификаты соответствия

  • cUL AWM II A/B FT1
  • UL-AWM-Style 20886
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E63634

Характеристики

  • Оболочка, стойкая к адгезии
  • Рассчитаны на 2 млн. циклов изгиба и для длины перемещения цепи до 10 м
  • Не распространяет горение:
    UL/CSA: VW-1, FT1
    IEC/EN: 60332-1-2
  • Маслостойкий в соответствии с DIN EN 50290-2-22 (TM54)
  • Подходят для применения с торсионными нагрузками, типичным для ветросиловых установок



Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® CHAIN 809 CY
1026751 2 X 0,5 5.8 36.0 45
1026752 3 G 0,5 6.1 43.0 59
1026753  4 G 0,5 6.6 49.0 83
1026754  5 G 0,5 7.1 57.0 96
1026755  7 G 0,5 8.5 69.0 136
1026756  12 G 0,5 10.0 104.0 200
1026757  18 G 0,5 11.8 141.0 275
1026758  25 G 0,5 14.1 211.0 350
1026759  2 X 0,75 6.2 43.0 56
1026760  3 G 0,75 6.6 52.0 70
1026761  4 G 0,75 7.1 61.0 95
1026762  5 G 0,75 7.7 72.0 130
1026788  7 G 0,75 9.1 89.0 168
1026764  12 G 0,75 10.9 138.0 232
1026765  18 G 0,75 13.0 211.0 315
1026766  25 G 0,75 15.6 280.0 435
1026767  2 X 1,0 6.5 51.0 84
1026768  3 G 1,0 6.9 62.0 110
1026769  4 G 1,0 7.5 74.0 130
1026770  5 G 1,0 8.3 88.0 156
1026771  7 G 1,0 9.8 112.0 192
1026772  12 G 1,0 11.7 185.0 285
1026773  18 G 1,0 14.0 268.0 395
1026774  25 G 1,0 16.7 354.0 486
1026775  2 X 1,5 7.1 65.0 97
1026776  3 G 1,5 7.5 82.0 125
1026777  4 G 1,5 8.4 76.6 165
1026778  5 G 1,5 9.1 119.0 193
1026779  7 G 1,5 10.9 154.0 245
1026780  12 G 1,5 13.3 268.0 365
1026781  18 G 1,5 15.7 373.0 553
1026782  25 G 1,5 18.7 530.0 734
1026783  3 G 2,5 9.0 118.0 188
1026784  4 G 2,5 10.1 147.0 236
1026785  7 G 2,5 13.5 253.0 340
1026788  4 G 4 11.9 248.0 305
