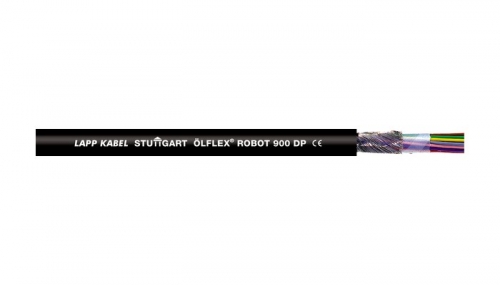

ÖLFLEX® ROBOT 900 DP

Существенно упрощает прокладку кабеля в условиях ограниченного пространства, за счёт оптимального наружного диаметра кабеля;

Кабели для роботов, высокого технического уровня;

Защита от воды и грязи;

Износостойкие

• Одновременный изгиб и кручение
• Соответствующая электромагнитная совместимость

Маркировка жил До 0,34 мм²: жилы по DIN 47100 Сеч. от 0,5 мм²: черные жилы с белой цифровой маркировкой Рабочая емкость жила/жила прим. 100 нФ/км Жила/экран прим. 120 нФ/км Рабочее пиковое напряжение 0,34 мм²: 350 В (не для силовых цепей) Классификация ETIM 5.0 Class-ID: EC000104 ETIM 5.0 Class-Description: кабели управления Индуктивность прим. 0,7 мH/км Конструкция жилы Жилы из медных тонких / тончайших проволок

Торсионная нагрузка Торсионная нагрузка, макс. ± 180°/m Минимальный радиус изгиба Подвижная прокладка: 15 x D Неподвижная прокладка: 4 х D Номинальное напряжение 48 В AC сеч. от 0,5 мм² U0/U: 300/500 В Испытательное напряжение До 0,34 мм²: 1500 В сеч. от 0,5 мм²: 3000 В Жила заземления G = с ж/з жилой заземления X = без жилы заземления Tемпературный диапазон Подвижная прокладка: от -40 до +80 °C Неподвижная прокладка: от -50 до +80 °C Изоляция жил: кратковременные перегрузки до +120 °C

Области применения

• Производство промышленного оборудования
• Металлообрабатывающие станки
• Роботы
• Многоосевые роботы
• В буксируемых кабельных цепях или подвижных частях оборудования

Преимущества

• Существенно упрощает прокладку кабеля в условиях ограниченного пространства, за счёт оптимального наружного диаметра кабеля
• Кабели для роботов, высокого технического уровня
• Защита от воды и грязи
• Износостойкие

Внешний вид продукта

• Жилы из медных тонких /тончайших проволок
• Изоляция жил: термопластичный эластомер TPE
• Повивная скрутка жил
• Обмотка лентой PTFE
• Экран (DP): обмотка из луженых медных проволок
• Наружная оболочка из полиуретана (PUR),
  цвет чёрный (RAL 9005)

Стандарты/ Сертификаты соответствия

Характеристики

• Стойкие к истиранию, порезам
• Стойкие к гидролизу
• Маслостойкие
• Оболочка, стойкая к адгезии
• Не поддерживают горение







Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
ÖLFLEX® ROBOT 900 DP
0028100	12 x 0,14	6,7	42.5	69
0028105	3 x 2 x 0,14	6,2	17.0	44
0028126	25 x 0,25	11,1	103.5	183
0028135	4 x 0,34	5,7	21.3	46
0028136	5 x 2 x 0,34	9,1	64.4	114
0028195	12 G 1,5	14.0	259.0	395
