ÖLFLEX® SERVO FD 781 CY

• Для средних нагрузок в буксируемых кабельных цепях
• Соответствующая электромагнитная совместимость

Маркировка жил Чёрные жилы с белой цифровой маркировкой по VDE 0293-1 Классификация ETIM 5.0 Class-ID: EC000104 ETIM 5.0 Class-Description: кабели управления Конструкция жилы Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6 Минимальный радиус изгиба Подвижная прокладка: 7,5 x D Неподвижная прокладка: 4 х D

Номинальное напряжение U0/U: 0.6/1.0 кВ Испытательное напряжение 4000 B Жила заземления G = с ж/з жилой заземления Tемпературный диапазон Подвижная прокладка: от -5 до +70 °C Неподвижная прокладка от -40 до +80 °C

Области применения

• Для соединения электродвигателя и преобразователя частоты
• Для разводки внутри электрооборудования
• В помещениях с сухой, влажной или избыточно влажной средой при нормальных механических нагрузках
• Вне помещений только с защитой от УФ-лучей и при соблюдении температурного режима

Преимущества

• Оптимальная цена
• Испытаны в применении, надежны

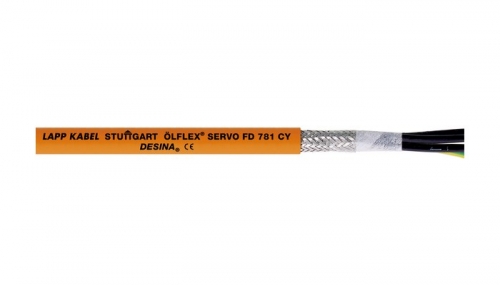

Внешний вид продукта

• Жилы из тончайших медных проволок, кл.
  гибкости 6
• Изоляция жил: полипропилен (PP)
• Общая скрутка жил с маленьким шагом
• Обмотка лентой флиз
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката, цвет оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

Характеристики

• Кабель для соединения частотного преобразователя и электропривода, низкая емкость благодаря конструкции
• Маслостойкие
• Огнестойкие по IEC 60332.1.2
• Оболочка, стойкая к адгезии
• Рассчитаны от 2 до 8 млн. циклов изгиба в буксируемых кабельных цепях

Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
ÖLFLEX® SERVO FD 781 CY
36320	4 G 1,5	9,8	89.0	157
36321	4 G 2,5	11,9	133.8	233
36322	4 G 4	13,5	210.9	335
36324	4 G 10	19,7	488.2	747
36325	4 G 16	23,9	744.8	1109
36327	4 G 35	33.3	1565.4	2264
36328	4 G 50	38.3	2174.9	3090
