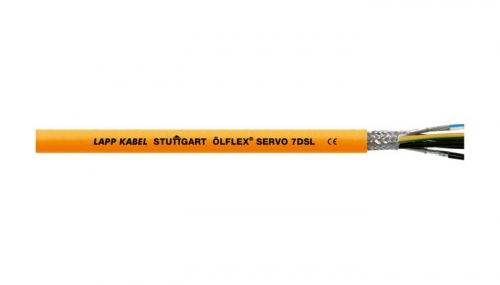

ÖLFLEX® SERVO FD 7DSL / ÖLFLEX® SERVO 7DSL

Описание:

Меньше кабелей и снижение затрат на соединение;

Только одна кабельная линия между приводом и системой управления двигателем;

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств;

Простой монтаж

  • Подходит для DSL Hiperface ® мотор-систем с обратной связью
  • Соответствующая электромагнитная совместимость

Маркировка жил
Силовые жилы: черные с маркировкой U/L1/C/L+
V/L2
W/L3/D /L-
GN/YE жила заземления
Сигнальная пара: белый, голубой Контрольная пара (опционально): чёрные с белыми цифрами 5, 6

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Минимальный радиус изгиба
Подвижная прокладка: 7,5 х D
Неподвижная прокладка: 5 х D

Номинальное напряжение
Силовая и контрольная:
IEC: U0/U: 600/1000 В
UL: 1000 В
Сигнальная пара: 300 В

Испытательное напряжение
Силовой и контрольный: 4 кВ Сигнальная пара: 1 кВ

Жила заземления
G = с ж/з жилой заземления

Tемпературный диапазон
Подвижная прокладка: -40°C до +90°C (UL: +80°C)
Неподвижная прокладка: -40°Cдо +70°C (UL: +80°C)

Области применения

  • Силовая приводная техника в системах
    автоматизации
  • Для соединения электродвигателя и серворегулятора
  • Для применения в буксируемых кабельных цепях (FD версии), а также для неподвижной прокладки
  • Для использования в сборочных машинах и
    подъемно-транспортных устройствах
  • Специально для применения во
    влажных средах станочных систем и
    поточных линий

Преимущества

  • Меньше кабелей и снижение затрат на соединение
  • Только одна кабельная линия между приводом и системой управления двигателем
  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств
  • Простой монтаж

Внешний вид продукта

  • Конструкция для сверх гибкого применения: изоляция жил - полипропилен (PP), наружная оболочка - ПВХ-пластикат, без содержания галогенов
  • Конструкция для неподвижного применения: изоляция жил - полипропилен (PP), наружная оболочка - ПВХ-пластикат
  • Подробнее — см. техпаспорт (по запросу)
  • Цвет наружной оболочки: оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • UL-AWM-Style 21223 (сверх огибкое применение)
    UL-AWM-Style 2570 (стационарное применение)
    cRU AWM I/II A/B FT1
  • Конструкция для применения в буксируемых кабельных цепях: длины перемещения до 20 м (горизонтально)
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E63634

Характеристики

  • Оболочка, стойкая к адгезии
  • Не распространяет горение:
    UL/CSA: VW-1, FT1
    IEC/EN: 60332-1-2
  • Маслостойкие
  • Конструкция кабеля с низкой емкостью



Номер артикула
 Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
Гибридный кабель для применения в буксируемых кабельных цепях
1023275

 4 G 1,5 + (2 x 22AWG) 11.2 115.0 198
1023276 4 G 2,5 + (2 x 22AWG) 12.6 160.0 269
1023277 4 G 4 + (2 x 22AWG) 14.0 218.0 343
1023278

 4 G 1,5 + (2 x 1,0) + (2 x 22AWG) 13.2 152.0 256
1023279 4 G 2,5 + (2 x 1,0) + (2 x 22AWG) 14.0 195.0 313
1023280 4 G 4 + (2 x 1,0) + (2 x 22AWG) 15.8 268.0 407
Гибридный кабель для неподвижной прокладки
1023290 4 G 1,5 + (2 x 22AWG) 11.2 110.0 194
1023291 4 G 2,5 + (2 x 22AWG) 12.6 148.0 253
1023292 4 G 4 + (2 x 22AWG) 14.0 208.0 332
1023293 4 G 1,5 + (2 x 1,0) + (2 x 22AWG) 13.2 140.0 250
1023294 4 G 2,5 + (2 x 1,0) + (2 x 22AWG) 14.0 185.0 285
1023295 4 G 4 + (2 x 1,0) + (2 x 22AWG) 15.8 248.0 390
