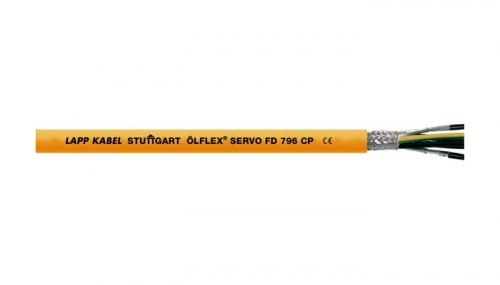

ÖLFLEX® SERVO FD 796 CP

Описание:

Повышение экономической эффективности оборудования благодаря более высокой скорости и ускорению;

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств;

Подходит для применения в серводвигателях от лидирующих мировых производителей;

Заменят 7 типов сервокабелей ÖLFLEX® SERVO FD: 755CP/ 755CP DESINA/ 781CP/ 785CP/785CP DESINA/ 790CP/ 795CP

  • Для соблюдения высоких требований при применении в буксируемых кабельных цепях
  • Соответствующая электромагнитная совместимость

Маркировка жил
Силовые жилы: черные с маркировкой U/L1/C/L+
V/L2
W/L3/D /L-
GN/YE жила заземления
дополнительно с 1 парой управления: черная, белая или с 2 парами управления: черные жилы с белыми цифрами 5, 6, 7, 8

Классификация
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Конструкция жилы
Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6

Минимальный радиус изгиба
Подвижная прокладка:
7,5 x D (1,5–16 мм²),
10 x D (25–50 мм²)
Неподвижная прокладка 4 x D

Номинальное напряжение
VDE: силовые жилы и контрольные жилы:
U0/U: 600/1000 В
UL & CSA: 1000 В

Испытательное напряжение
Жила/жила: 4000 В
Жила/экран: 4000 В

Жила заземления
G = с ж/з жилой заземления

Tемпературный диапазон
Подвижная прокладка: от -40 °C до +90 °C (UL/CSA: +80 °C)
Неподвижная прокладка: от -50 °C до +90 °C (UL/CSA: +80 °C)

Области применения

  • Для соединения электродвигателя и серворегулятора
  • В буксируемых кабельных цепях или подвижных частях оборудования
  • Для использования в сборочных машинах и
    подъемно-транспортных устройствах
  • Специально для применения во
    влажных средах станочных систем и
    поточных линий
  • Сборочные и производственные линии,
    во всех типах машин

Преимущества

  • Повышение экономической эффективности
    оборудования благодаря более высокой
    скорости и ускорению
  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств
  • Подходит для применения в серводвигателях от лидирующих мировых производителей
  • Заменят 7 типов сервокабелей ÖLFLEX® SERVO FD:
    755CP/ 755CP DESINA/ 781CP/ 785CP/
    785CP DESINA/ 790CP/ 795CP

Внешний вид продукта

  • Жилы из тончайших медных проволок, кл.
    гибкости 6
  • Изоляция жил: полипропилен (PP)
  • Индивидуальная конструкция в зависимости от типа: силовые жилы с/без одной/двух индвидуально экранированных пар контрольных жил сркученных повивно с коротким шагом
  • Обмотка лентой флиз
  • Оплётка из медных луженых проволок
  • Наружная оболочка из полиуретана (PUR), цвет оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • VDE регистр. № 8591
    UL AWM Style 20234
    CSA AWM I/II, A 1000V 80° FT 1
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E63634

Характеристики

  • Подвижное применение в буксируемых кабельных цепях:
    ускорение: до 50 м/с²,
    скорость перемещения: до 5 м/с,
    длина перемещения цепи: до 100 м.
  • Конструкция кабеля с низкой емкостью
  • Не содержит галогенов
  • Не распространяет горение:
    UL/CSA: VW-1, FT1
    IEC/EN: 60332-1-2
  • Маслостойкие
Номер артикула
 Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® SERVO FD 796 CP
27950 4 G 1,5 9.1 79.0 140
27951 4 G 2,5 10.6 129.0 197
27952 4 G 4 11.9 186.0 268
27953 4 G 6 14.5 296.0 397
27954 4 G 10 17.5 449.0 591
27955 4 G 16 21.6 716.0 955
27956 4 G 25 25.2 1073.0 1337
27957 4 G 35 28.6 1480.0 1769
27958 4 G 50 33.4 2115.0 2468
27959 4 G 1,5 + (2 x 1,5) 11.6 135.0 261
27960 4 G 2,5 + (2 x 1,5) 13.4 188.0 318
27961 4 G 4 + (2 x 1,5) 14.8 235.0 385
27962 4 G 6 + (2 x 1,5) 16.8 329.0 486
27963 4 G 10 + (2 x 1,5) 19.4 515.0 701
27964 4 G 16 + (2 x 1,5) 23.1 757.0 1048
27965 4 G 25 + (2 x 1,5) 26.6 1147.0 1532
27966 4 G 35 + (2 x 1,5) 30.9 1538.0 2097
27967 4 G 50 + (2 x 1,5) 34.0 2181.0 2721
27969 4 G 1,5 + 2 x (2 x 0,75) 12.2 159.0 313
27970 4 G 2,5 + 2 x (2 x 1,0) 14.6 207.0 395
27980 4 G 4 + 2 x (2 x 1,0) 16.1 274.0 466
27971 4 G 4 + (2 x 1,0) + (2 x 1,5) 16.3 344.0 485
27972 4 G 6 + (2 x 1,0) + (2 x 1,5) 18.1 436.0 588
27973 4 G 10 + (2 x 1,0) + (2 x 1,5) 21.8 610.0 819
27974 4 G 16 + 2 x (2 x 1,5) 25.5 801.0 1135
27975 4 G 25 + 2 x (2 x 1,5) 28.8 1187.0 1559
27976 4 G 35 + 2 x (2 x 1,5) 30.9 1588.0 2093
27977 4 G 50 + 2 x (2 x 2,5) 36.3 2557.0 2920
