Кабели по стандарту LENZE®

Описание:

Кабели силовые для электродвигателей с низкой ёмкостью;

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

  • Сервоприводы
  • Соответствующая электромагнитная совместимость

Маркировка жил
Кабели для кодирующих устройств:
- 7072508 (неподвижная прокладка)
черн/жел+черн/зел+черн/красн+черн/син + черн/бел
- 7072517 (подвижная прокладка)
зел/жел+син/крас+сер/роз+черн/фиол + корич/бел
Кабели для датчиков вращения:
- 7072507 (неподвижная прокладка)
чер./жел.+чер./зел.+чер./крас.+чер./бел.
- 7072516 (подвижная прокладка)
зел./жел.+син./крас.+сер./роз.+кор./бел.

Минимальный радиус изгиба
Подвижная прокладка: 10 x D
Неподвижная прокладка: 7,5 x D

Номинальное напряжение
Кабели для датчиков вращения и кодирующих устройств:
30 В (VDE), 300 В (UL/CSA)
Кабель двигателя:
Силовые жилы: U0/U 0.6/1 кВ (VDE),
600 В (UL/CSA)

Испытательное напряжение
Кабель для подключения преобразователя и энкодера: 1.5 кВ
Кабели силовые для электродвигателей:
- силовые жилы: 4 кВ
- жилы управления: 2 кВ

Tемпературный диапазон
Подвижная прокладка: от -5 до +70 °C
Неподвижная прокладка от -40 до +80 °C

Области применения

  • Соединительный кабель между серворегулятором и кодирующим устройством/ датчиком вращения
  • Для соединения электродвигателя и серворегулятора
  • Производство промышленного оборудования
  • Специально для применения во
    влажных средах станочных систем и
    поточных линий
  • Сборочные и производственные линии,
    во всех типах машин

Преимущества

  • Кабели силовые для электродвигателей с низкой ёмкостью
  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

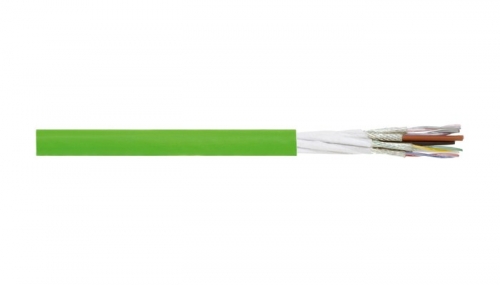

Внешний вид продукта

  • Конструкция по стандартам LENZE®:
  • Кабели для неподвижной прокладки: наружная оболочка из ПВХ-пластиката, огнестойкие по стандарту IEC 332.1, изоляция жил из полипропилена по стандартам UL/CSA.
  • Кабели для особо гибкого применения: маслостойкая оболочка из полиуретана по VDE 472-803 ч. В, огнестойкий по IEC 60332.1-2, изоляция жил — термопластичный эластомер.
  • Подробнее — см. техпаспорт (по запросу)
  • Кабели сигнальные: зеленый (RAL 6018)
  • Кабель для серводвигателей: оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • Кабели для датчиков вращения и кодирующих устройств:
    UL AWM style 2464 - для неподвижной прокладки, style 21165 - для особо гибкого применения.
  • Кабели для электродвигателей:
    UL AWM Style 2570 для неподвижной прокладки, Style 20940 для особо гибкого применения.
  • Кабели для прокладки в буксируемых кабельных цепях: для длины перемещения цепи до 100 м (горизонтально)
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E63634
Номер артикула
 Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
Кабели для электродвигателей, неподвижная прокладка
7072500 4 G 1,0 + (2 x 0,5) 10.0 81.0 128
7072501 4 G 1,5 + (2 x 0,5) 11.2 106.0 173
7072502 4 G 2,5 + (2 x 0,5) 12.3 153.0 244
Кабели экранированные для датчиков вращения
7072507 3 x (2 x 0,14) + 1 x (2 x 0,5) 9.3 43.0 91
7072508 4 x (2 x 0,14) + 1 x (2 x 1,0) 11.0 65.0 136
Кабели для электродвигателей, особо гибкие, для буксируемых кабельных цепей
7072509 4 G 1,0 + (2 x 0,5) 10.0 81.0 151
7072510 4 G 1,5 + (2 x 0,5) 11.5 106.0 192
7072511 4 G 2,5 + (2 x 0,5) 13.2 153.0 271
7072512 4 G 4 + (2 x 1,0) 14.6 235.0 373
7072513 4 G 6 + (2 x 1,0) 16.8 316.0 477
7072514 4 G 10 + (2 x 1,0) 20.1 513.0 710
7072515 4 G 16 + (2 x 1,0) 23.8 710.0 1015
Кабели для датчиков вращения и кодирующих устройств для прокладки в буксируемых кабельных цепях
7072516 3 x (2 x 0,14) + 1 x (2 x 0,5) 10.0 44.0 107
7072517 4 x (2 x 0,14) + 1 x (2 x 1,0) 11.5 65.0 145
