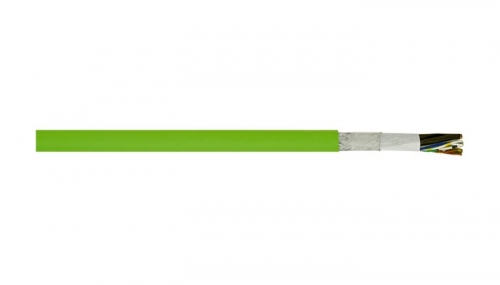

Кабели по стандартам SIEMENS® 6FX 8PLUS

Повышение экономической эффективности оборудования благодаря более высокой скорости и ускорению;

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

• Для соблюдения высоких требований при применении в буксируемых кабельных цепях
• Соответствующая электромагнитная совместимость

Конструкция жилы Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6 Минимальный радиус изгиба Силовой кабель: неподвижная прокладка: 4 x D подвижная прокладка: 1,5 мм² - 16 мм²: 7,5 x D 25 мм² - 50 мм²: 10 x D Сигнальный кабель: подвижная прокладка: 4 x D подвижная прокладка: 8 x D Номинальное напряжение Сигнальные кабели: 30 В ~ / – тока Силовые кабели: - жилы питания: 600/1000 В (IEC) 1000 В (UL/CSA) - жилы управления: 24 В~/В= (IEC) 1000 В (UL/CSA)

Испытательное напряжение Силовые кабели: 4 кВ Сигнальные кабели: 500 В Tемпературный диапазон Подвижная прокладка: от -20 до +60 °C Неподвижная прокладка: от -50 до +80 °C

Области применения

• Соединительный кабель между серворегулятором и кодирующим устройством/ датчиком вращения
• Для соединения электродвигателя и серворегулятора
• Для использования в сборочных машинах и
  подъемно-транспортных устройствах
• Специально для применения во
  влажных средах станочных систем и
  поточных линий
• Сборочные и производственные линии,
  во всех типах машин

Преимущества

• Повышение экономической эффективности
  оборудования благодаря более высокой
  скорости и ускорению
• Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств

Внешний вид продукта

• Жилы из тончайших медных проволок:
  > сигнальные жилы: медь лужёная
  > силовые жилы: медь нелужёная
• Изоляция жил: полипропилен (PP)
• Оплётка из медных луженых проволок
• Наружная оболочка из полиуретана (PUR)
• Кабели сигнальные: зеленый (RAL 6018)
• Кабель для серводвигателей: оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

Характеристики

• Стойкие к истиранию, порезам, безгалогеновые, маслостойкие
• Не поддерживают горение в соответствии с IEC 60332-1-2 и CSA FT1
• Рассчитаны от 5 до 10 млн. циклов изгиба в буксируемых кабельных цепях



Номер артикула	Количество жил и сеч. в мм²	Обозначение по Siemens	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
Кабели обратной связи/сигнальные кабели
277101	8 x 2 x 0,18	6FX8008-1BD11	7.8	54.0	85
277111	4 x 2 x 0,38 + 4 x 0,5	6FX8008-1BD21	8.9	77.0	120
277121	3 x (2 x 0,14) + 2 x (0,5)	6FX8008-1BD31	8.9	69.0	113
277131	3 x (2 x 0,14) + 4 x 0,14 + 2 x 0,5	6FX8008-1BD41	8.8	66.0	101
277141	3 x (2 x 0,14) + 4 x 0,14 + 2 x 0,5 + 4 x 0,22	6FX8008-1BD51	9.4	86.0	139
277151	4 x 2 x 0,18	6FX8008-1BD61	6.4	34.25	53
277161	2 x 2 x 0,18	6FX8008-1BD71	5.0	23.1	36
277171	12 x 0,22	6FX8008-1BD81	6.9	48.0	76
277992	2 x 2 x 0,15 + 1 x 2 x 0,38	6FX8008-2DC00	7.2	39.0	67
Кабели для электродвигателей
27784	4 G1,5	6FX8008-1BB11-Plus	9.1	90.0	150
27785	4 G2,5	6FX8008-1BB21-Plus	10.6	132.0	220
27786	4 G4	6FX8008-1BB31-Plus	11.9	204.0	300
27787	4 G6	6FX8008-1BB41-Plus	14.5	315.0	450
27788	4 G10	6FX8008-1BB51-Plus	17.5	488.0	660
27789	4 G16	6FX8008-1BB61-Plus	21.6	769.0	1010
Кабели для серводвигателей
27790	4 G 1,5 + (2 x 1,5)	6FX8008-1BA11-Plus	11.6	146.0	230
27791	4 G 2,5 + (2 x 1,5)	6FX8008-1BA21-Plus	13.4	187.0	300
27792	4 G 4 + (2 x 1,5)	6FX8008-1BA31-Plus	14.8	258.0	380
27793	4 G 6 + (2 x 1,5)	6FX8008-1BA41-Plus	16.8	365.0	530
27794	4 G 10 + (2 x 1,5)	6FX8008-1BA51-Plus	19.4	560.0	765
27795	4 G 16 + (2 x 1,5)	6FX8008-1BA61-Plus	23.1	816.0	1090
27796	4 G 25 + (2 x 1,5)	6FX8008-1BA25-Plus	26.6	1166.0	1530
27797	4 G 35 + (2 x 1,5)	6FX8008-1BA35-Plus	30.9	1554.0	2040
27798	4 G 50 + (2 x 1,5)	6FX8008-1BA50-Plus	34.0	2188.0	2760
