Кабели по стандартам INDRAMAT® INK

Описание:

Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств;

Также для подвижного применения вне помещений

  • Сервоприводы
  • Соответствующая электромагнитная совместимость

Конструкция жилы
Жилы из тончайших медных проволок по IEC60228 кл. гибкости 6

Минимальный радиус изгиба
Силовые кабели:
неподвижная прокладка: 4 x D
подвижная прокладка: 7,5 x D
Сигнальные кабели:
неподвижная прокладка: 5 x D
подвижная прокладка: 10 x D

Номинальное напряжение
Силовые кабели:
- жилы питания:
600/1000 В (IEC)
1000 В (UL/CSA)
- жилы управления:
250 В~ (IEC)
1000 В (UL/CSA)
Сигнальные кабели: 300 В (IEC), 300 В (UL/CSA)

Испытательное напряжение
Силовые кабели:
жилы питания: 4000 В эфф.
жилы управления: 2000 В эфф.
Сигнальные кабели: 500 В эфф

Tемпературный диапазон
Неподвижная прокладка: от -50 до +80 °C
Подвижная прокладка: от -30 до +80 °C

Области применения

  • Соединительный кабель между серворегулятором и кодирующим устройством/ датчиком вращения
  • Для соединения электродвигателя и серворегулятора
  • Специально для применения во
    влажных средах станочных систем и
    поточных линий
  • Сборочные и производственные линии,
    во всех типах машин

Преимущества

  • Соответсвует многим стандартам = уменьшается разнообразие комплектующих = экономия средств
  • Также для подвижного
    применения вне помещений

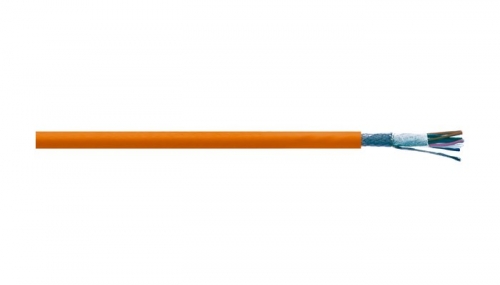

Внешний вид продукта

  • По стандартам INDRAMAT® INK (также для применения конфекционированных типов IKS и IKG)
  • Изоляция жил: термопластичный эластомер TPE
  • Подробнее — см. техпаспорт (по запросу)
  • Оплётка из медных луженых проволок
  • Наружная оболочка из полиуретана (PUR), цвет оранжевый (RAL 2003)

Стандарты/ Сертификаты соответствия

  • Силовые кабели:
    UL style 20234
  • Сигнальные кабели:
    UL style 20236
  • Для длины перемещения цепи до 100 м (гориз.)
  • При применении в буксируемых кабельных цепях соблюдайте рекомендации по монтажу, описанные в таблице Т3 в приложении
  • UL File No. E63634

Характеристики

  • Стойкие к истиранию, порезам
  • Маслостойкие
  • Не поддерживают горение в соответствии с IEC 60332-1-2 и CSA FT1
  • Без галогенов
  • Рассчитаны от 2 до 8 млн. циклов изгиба в буксируемых кабельных цепях



Номер артикула
 Количество жил и сеч. в мм² Обозначение по Siemens Наружный диаметр в мм Вес меди кг/км Вес кг/км
Кабели для обратной связи/ кодирующих устройств/ датчиков вращения
7072400 4 x 2 x 0,25 + 2 x 1,0 INK-0209 8.8 74.0 120
7072401 4 x 2 x 0,25 + 2 x 0,5 INK-0448 8.5 70.0 100
7072402 9 x 0,5 INK-0208 8.8 75.0 126
7072414 4 x 1,0 + 4 x 2 x 0,14 + 4 x 0,14 INK-0532 9.7 81.0 140
7072415 2 x (2 x 0,25) + 2 x 0,5 INK-0234 8.7 46.0 90
7072416 2 x 2 x 0,25 + 2 x 0,5 INK-0750 7.6 35.0 92
Кабели для серводвигателей
7072417 4 G 0,75 + 2 x 0,5 INK-0670 10.0 73.0 132
7072403 4 G 1,0 + 2 x (2 x 0,75) INK-0653 11.5 170.0 226
7072404 4 G 1,5 + 2 x (2 x 0,75) INK-0650 12.2 189.0 268
7072405 4 G 2,5 + 2 x (2 x 1,0) INK-0602 15.1 212.0 320
7072406 4 G 4 + (2 x 1,0) + (2 x 1,5) INK-0603 16.0 306.0 470
7072407 4 G 6 + (2 x 1,0) + (2 x 1,5) INK-0604 18.8 366.0 600
7072408 4 G 10 + (2 x 1,0) + (2 x 1,5) INK-0605 22.0 565.0 850
7072409 4 G 16 + 2 x (2 x 1,5) INK-0606 25.2 838.0 1020
7072410 4 G 25 + 2 x (2 x 1,5) INK-0607 28.0 1231.0 1420
