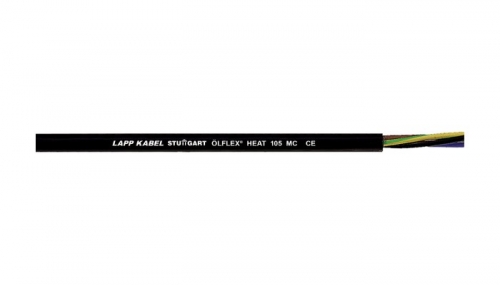

ÖLFLEX® HEAT 105 MC

Области применения

• Для подключения электродвигателей, трансформаторов, катушек, оборудования, машин, приборов, распределительных шкафов и устройств с высокой рабочей температурой или температурой окружающей среды

Преимущества

• Приблизительно на 30 % больше температурный диапазон по сравнению с кабелями в оболочке из стандартного ПВХ-пластиката

Внешний вид продукта

• Жилы из медных тонких проволок
• Изоляция жил на основе термостойкого ПВХ-пластиката
• Повивная скрутка жил
• Наружная оболочка из термостойкого ПВХ-пластиката,
  черный (RAL 9005)

Стандарты/ Сертификаты соответствия

Характеристики

• При комнатных температурах стойкие к многочисленным типам масел, солям и другим химическим веществам
• Не поддерживают горение в соответствии с IEC 60332-1-2
• Хорошая стойкость к воздействию УФ-лучей

Маркировка жил До 5 жил: по VDE 0293-308 (табл. T9 в приложении) От 7 жил: цветовая маркировка ÖLFLEX®, см. таблицу T 7 в приложении Классификация ETIM 5.0 Class-ID: EC001578 ETIM 5.0 Class-Description: гибкие кабели Конструкция жилы Из тонких медных проволок в соотв. с VDE 0295, класс 5 / IEC 60228 класс 5, от 0,5 мм² Минимальный радиус изгиба Ограниченная подвижность 15 х D Неподвижная прокладка 4 x D

Номинальное напряжение U0/U: 300/500 B Испытательное напряжение 2500 B Жила заземления G = с ж/з жилой заземления X = без жилы заземления Tемпературный диапазон Неподвижная прокладка: от -20 до +90 °C кратковременно: +105 °C



Номер артикула	Количество жил и сеч. в мм²	Наружный диаметр в мм	Вес меди кг/км	Вес кг/км
ÖLFLEX® HEAT 105 MC
0026001	2 X 0,75	6,2	14.4	53
0026002	3 G 0,75	6,5	21.6	62
00260033	4 G 0,75	7,1	28.8	76
00260043	5 G 0,75	8.0	36.0	95
0026005	7 G 0,75	9,7	50.0	113
0026006	2 X 1	6,5	19.2	61
0026007	3 G 1	6,9	29.0	74
00260083	4 G 1	7,7	38.4	89
00260093	5 G 1	8,4	48.0	110
0026010	7 G 1	10,2	67.0	130
0026011	2 X 1,5	7,5	29.0	78
0026012	3 G 1,5	8,1	43.2	98
00260133	4 G 1,5	8,9	57.6	122
00260143	5 G 1,5	10.0	72.0	144
0026015	7 G 1,5	12,3	101.0	180
