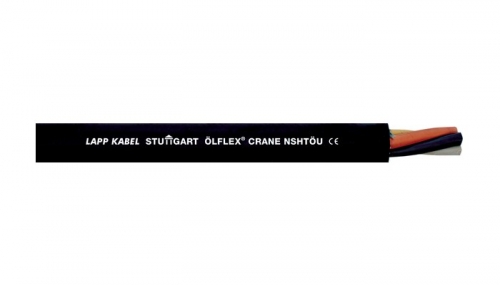

ÖLFLEX® CRANE NSHTÖU

Описание:

Кабели для применения в качестве троссов, для условий эксплуатации, где необходимо принудительное перематывание, или для применения в буксируемых кабельных цепях;

Защитная оплетка предотвращает перекручивание кабеля и возникновение эффекта «штопорение»

  • Износостойкие и высокопроизводительные
  • Пригоден для применения вне помещений
  • В оболочку интегрирована защитная оплётка

Маркировка жил
До 5 жил: по VDE 0293-308 (табл. T9 в приложении)
От 6 жил: черные с белой цифровой маркировкой

Классификация
ETIM 5.0 Class-ID: EC000057
ETIM 5.0 Class-Description: кабели силовые

Конструкция жилы
из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба
7,5 x D

Номинальное напряжение
U0/U: 600/1000 В

Испытательное напряжение
3000 B

Жила заземления
G = с ж/з жилой заземления
X = без жилы заземления

Допустимая токовая нагрузка
VDE 0298 ч. 4

Tемпературный диапазон
от -25 до +80 °C

Области применения

  • Кабели предназначены для эксплуатации в подъемниках, конвейерах и транспортерах
  • Намотка/размотка на барабан при эксплуатации без принудительного перематывания
  • В помещениях с сухой или влажной средой, при наружной прокладке, или не более 2 недель обеспечения непрерывной работы в системах промышленного водоснабжения,
  • Соблюдайте пожалуйста рекомендации по применению кабелей ÖLFLEX CRANE, см. таблицу А3 в приложении к каталогу
  • Соблюдайте пожалуйста рекомендации по монтажу кабелей ÖLFLEX® CRANE, табл. Т4 в прил. к каталогу, для кабелей ÖLFLEX® LIFT см. приложение к каталогу, техническая табл. T5

Преимущества

  • Кабели для применения в качестве троссов, для условий эксплуатации, где необходимо принудительное перематывание, или для применения в буксируемых кабельных цепях
  • Защитная оплетка предотвращает перекручивание кабеля и возникновение эффекта «штопорение»

Внешний вид продукта

  • - Жилы из лужёных медных проволок
    - Изоляция на основе ПВХ-пластиката
  • Изоляция жил: резиновая смесь, тип 3GI3
  • В наружной оболочке интегрирована упрочняющая оплётка из синтетических нитей
  • Наружная оболочка из резиновой смеси, тип 5GM3

Стандарты/ Сертификаты соответствия

  • Сертификация типа кабеля NSHTÖU на соответствие согласно VDE 0250-814

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2
  • Маслостойкие в соответствии с IEC 60811-404
  • Хорошая химическая, термическая и механическая стойкость
  • Разрешены для подключения передвижного оборудования во взрывоопасных средах по DIN VDE 0165
  • Стойкие к УФ-лучам



Номер артикула Количество жил и сеч. в мм² Наружный диаметр в мм Вес меди кг/км Вес кг/км
ÖLFLEX® CRANE NSHTÖU
0043006  3 G 1,5 12.2 43.2 190
00430053  4 G 1,5 14.8 57.6 220
00430073 5 G 1,5 15.7 72.0 260
0043008  7 G 1,5 18.2 100.8 380
0043009  12 G 1,5 23.9 172.8 720
0043010  18 G 1,5 23.9 259.2 770
0043011  24 G 1,5 27.1 345.6 1000
0043012  30 G 1,5 30.2 432.0 1320
0043013  3 G 2,5 13.5 72.0 250
00430303  4 G 2,5 16.9 96.0 330
00430143  5 G 2,5 18.0 120.0 390
0043015  7 G 2,5 20.6 168.0 510
0043016  12 G 2,5 27.4 288.0 970
0043017  18 G 2,5 27.4 432.0 1100
0043018  24 G 2,5 31.6 576.0 1450
0043019  30 G 2,5 36.3 720.0 1950
00430203  4 G 4 18.4 153.6 440
00430333  5 G 4 19.6 192.0 520
00430213  4 G 6 19.8 230.4 530
00430343  5 G 6 21.7 288.0 690
00430223  4 G 10 23.4 384.0 830
00430003  5 G 10 25.2 480.0 1000
00430233  4 G 16 25.5 614.4 1170
00430323  5 G 16 27.5 768.0 1400
00430243  4 G 25 32.6 960.0 1830
00430253  4 G 35 34.8 1344.0 2280
00430263  4 G 50 40.6 1920.0 3220
00430283  4 G 70 44.8 2688.0 4200
00430293  4 G 95 51.2 3648.0 5530
